敏捷機器人可以爬上噴氣發動機內部

哈佛大學開發的一種微型機器人可以使用折紙式踝關節，粘性腳和獨特的步態在難以觸及的空間中移動。開發了一種可以爬到人類難以穿越的各種表面上的機器人，使該機器非常適合航空航天和其他應用哈佛大學的Wyss生物啟發工程研究所和John A. Paulson工程與應用科學學院(SEAS)處于當前機器人工作的最前沿。該設施研究人員的最新發明 - 一種名為HAMR-E的微型機器人，帶有電動腳墊，折紙踝關節和專門設計的步行步態 - 展示了這一創新。

ADM多倫多的設計與制造提供了一個獨一無二的機會，可以將供應商與尋求最新創新，產品和解決方案的買家聯系起來。用安大略省蓬勃發展的制造業的銷售線索填補您的銷售渠道。設計與制造展，2019年6月6日至6日，多倫多會議中心。

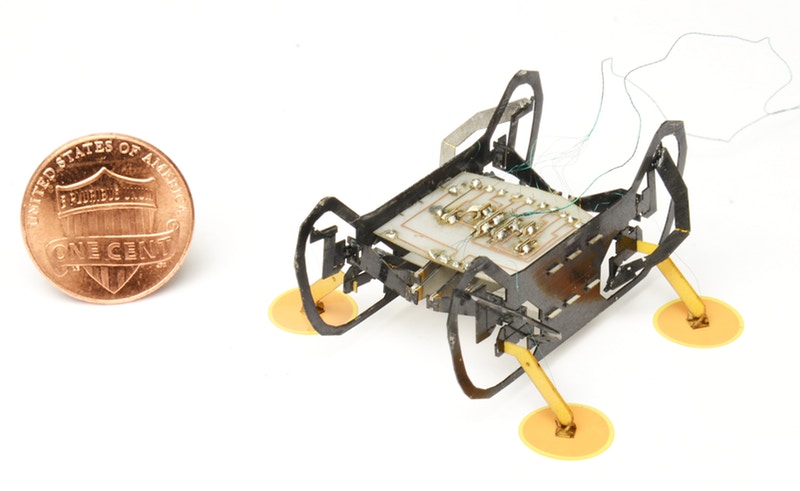

綽號HAMR-E代表哈佛動態微機器人與電粘附。研究人員在Wyss Institute的新聞發布會上表示，機器人獨特的性能使其可以在垂直和倒置的導電表面上攀爬，例如商用噴氣發動機的內壁。

HAMR-E可以在三個方向上進行探索，而不僅僅是在平坦的表面上來回移動，使其非常適合在困難，難以到達的區域使用，Wyss Institute的前研究員SébastiendeRivaz說道。和SEAS以及誰現在在Apple工作。

他說：“有一個全新的世界，他們可以四處走動并參與進來。”“他們有朝一日可以對大型機器難以到達的區域進行無創檢查，節省公司的時間和金錢，使這些機器更安全，”他補充說。

做艱巨的任務

de Rivaz表示，機器人的這一方面非常重要，因?yàn)閲姎獍l(fā)動機可以擁有多達25,000個零件，這使得定期維護成為一項艱巨的任務，每個發動機可能需要一個多月的時間。他說，其他復雜的機器也面臨著類似的問題，那些任務是保持它們的安全和操作安全，這使得機器人也很有吸引力。

事實上，研究人員開發了HAMR-E，以應對羅爾斯·羅伊斯公司向哈佛微機器人實驗室發出的挑戰，該挑戰特別要求設計微型機器人，這種機器人可以爬上人類工作人員無法接觸的噴氣發動機部件內部。

電粘墊

他們說，研究人員擴展了他們已經創建的一種名為HAMR的動態機器人的能力，因此它可以粘附并穿過噴氣發動機和其他機器部件中的垂直，倒置和彎曲表面。

為此，他們創造了粘性足墊，即使倒置時也可以使機器人保持在表面上，但也可以讓機器人通過抬起和放置腳來“行走”。

他們開發的焊盤由聚酰亞胺絕緣的銅電極組成。為了釋放和重新接合墊，機器人打開和關閉電場。研究人員表示，該磁場的工作電壓與移動機器人腿部所需的功率相似，以保持機器人的節能效果。墊也是柔性的，允許機器人在彎曲或不平坦的表面上攀爬。

旋轉的關節

另一個對HAMR-E能力至關重要的設計點是新的踝關節，它可以三維旋轉，以補償腿部行走時的旋轉。據團隊稱，這使得機器人能夠在其攀爬表面上保持其方向，該團隊使用分層玻璃纖維和聚酰亞胺制造接頭。然后他們將它們折疊成類似折紙的結構，這樣機器人的腳踝可以自由旋轉，并在HAMR-E爬升時與地形對齊。

允許HAMR-E滿足設計挑戰的最后一塊拼圖是為機器人創建一個特殊的行走模式，這需要三個腳墊始終接觸垂直或倒置的表面，以防止它掉落或滑落。研究人員在“科學機器人”雜志上發表了一篇關于他們工作的論文。

健壯的步行

研究表明，在垂直和倒置表面的測試中，HAMR-E可以連續行走超過一百步，而不會在倒置表面上以與其他小型攀爬機器人相比的速度分離，并且比垂直表面上的其他攀爬機器人略慢。機器人也比水平表面上的同類機器快得多，它可以在180度轉彎。

HAMR-E還成功地在噴氣發動機的彎曲倒置部分周圍進行操縱，同時保持連接，這對于證明它能夠完成設計任務至關重要，Wyss的Robert Wood，工程和應用科學教授海域。

“HAMR-E的這次迭代是第一個也是最有說服力的一步，表明這種方法可以用于厘米級攀爬機器人，并且這種機器人將來可以用來探索任何類型的基礎設施，包括建筑物，管道，發動機，發電機等，“他說。

該團隊計劃繼續努力改進HAMR-E，將傳感器安裝在腿部，可以檢測和補償分離的腳墊，以防止它從垂直或倒置的表面上掉下來。研究人員還在探索在非導電表面上使用HAMR-E的選擇。
