Jacksonville Jaguars的新實踐設施展示了計算設計的力量

項目團隊使用Revit，Rhino，Grasshopper，Kangaroo和許多其他軟件應用程序來設計和構建這個超級復雜的體育和娛樂設施。該設施的屋頂由3,000噸支撐PTFE膜的結構鋼組成。PTFE織物懸掛在430英尺長的結構鋼桁架上，支撐一系列結構鋼V型柱。設計建筑師Populous設計屋頂形狀，然后與Walter P Moore合作創建屋頂結構并將其細分為桁架。所有圖像和效果圖都由Populous提供

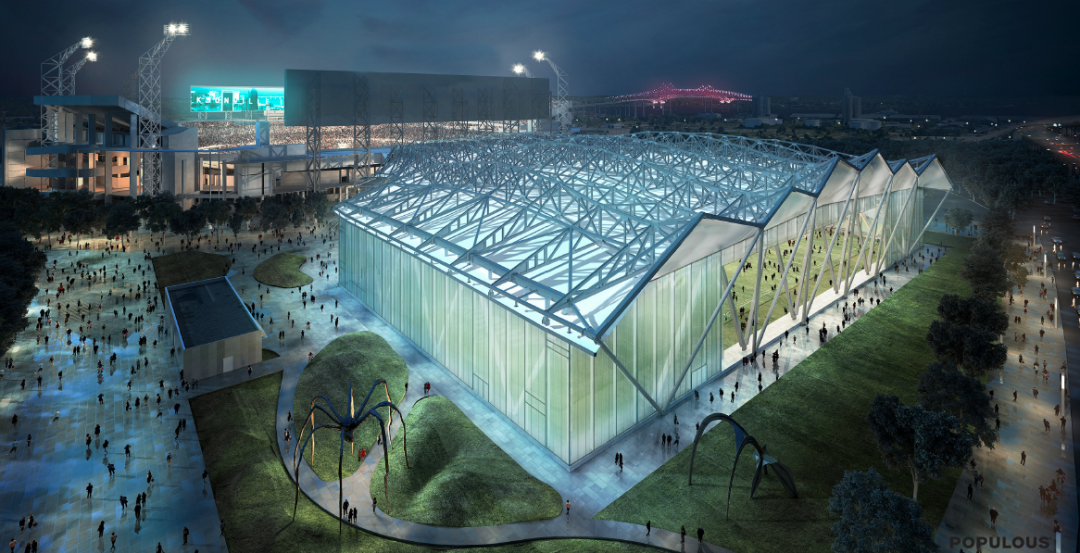

靈感來自城市令人著迷的河口和橋梁，跨越圣約翰河并構成NFL杰克遜維爾美洲虎的家庭設施，每日廣場，美洲虎新的6000座位圓形劇場和94,000平方英尺的室內練習場，其特色歸功于贏得冠名權的本地便利店連鎖店。

然而，圓形劇場的設計并不方便。這座160,000平方英尺的建筑是一座看似復雜的建筑，其最復雜的特征是一個起伏的屋頂。遍布全球的數百名AEC專業人員使用了一系列令人眼花繚亂的3D和4D軟件程序來創建和構建這一標志性設計元素。

屋頂由3,000噸結構鋼組成，支撐PTFE膜。PTFE織物懸掛在430英尺長的結構鋼桁架上，這些桁架位于一系列結構鋼v柱上。屋頂將鋼梁與PTFE膜連接起來，PTFE膜放置在結構的下面 - 這是以前從未做過的事情。

根據Populous的說法，這樣做是為了保持建筑物的建筑的連續性與杰克遜維爾的橋梁相關，從外部可見。由于直角在自然界中很少見，而在河流方面幾乎不存在，因此屋頂 - 事實上，整個結構 - 被設計成使得它沒有一塊垂直于另一塊的鋼。

創建和實施這種河流設計是有預謀，計算和設計的，以完全按照它的方式組合在一起。但是如果不使用像Grasshopper，Rhino和Revit這樣的軟件，那么屋頂就不可能在五個月內完成。

使用蚱蜢來檢查結構的設計并計算屋頂織物從側面吸入屋頂并減少懸垂所需的減少量。通過允許團隊輕松確定哪些成員在滾動成員與直接成員之間提供更強的影響，Grasshopper還幫助糾正了軋制鋼計劃的延遲。

Rhino對Revit的工作流程幫助團隊發現屋頂幾何形狀需要在屋頂和大廳的交叉點進行修正。此工作流程允許構建團隊盡早定位交叉點并在構建進度太遠之前更正幾何體，從而節省時間和金錢。

來自美國(堪薩斯城，洛杉磯，紐約和杰克遜維爾)，英格蘭和新西蘭公司的數百名專業人士參與了該項目。為了避免浪費時間，Populous最大化其3D模型和可用軟件，以創建一個可由承包商，鋼鐵制造商和安裝工共享的模型。

人口稠密的結構工程師和設計團隊成員Walter P Moore從一開始就知道“需要一個嵌入式和非傳統的設計和文檔策略才能在12個月的施工進度中提供復雜的項目，”AIA的Thom Chuparkoff說。 LEED AP，Populous的首席項目經理。

Populous和Walter P Moore在整個項目中同時實施，共享和測試了Grasshopper，Dynamo和Revit。這個過程允許設計自動化和迭代，以滿足施工經理的需求和分包商的時間表。

隨著項目的進展，Grasshopper和Revit模型被轉移到Tekla軟件中，從而允許設計和施工團隊之間的協作。Populous，Walter P Moore，Hunt Construction Group，Danis Building Construction，Banker Steel和Structurflex能夠同時使用相同的設計和制造模型來推進建筑設計和細節設計。

“Walter P Moore和Populous負責Tekla模型創建高級物料清單模型，他們將其交給Banker Steel進行制造和裝配，”Chuparkoff說。然后，Banker Steel能夠使用Walter P Moore將自己的模型用于車間圖紙部分。這節省了制造和安裝的時間。

在建筑領域，工作流程使設計和施工過程變得模糊。“通過在建筑師和結構工程師之間盡早實施Rhino，我們能夠繼續保持模型關系，并將工作流程擴展到鋼結構和細節設計中，”Chuparkoff說。

他說，盡管結構非常復雜，但RFI日志總計不到300個來自該領域的項目相關問題。所使用的眾多軟件程序可以使項目在所有團隊成員之間進行組織，更新和分發，無論他們身在何處。

Daily's Place舉辦了第一場活動5月27日。家鄉樂隊Tedeschi Trucks在新圓形劇場舉行了第一場音樂會，美洲虎隊老板Shadhid Khan稱之為“標志性”。

用于Rhino的Grasshopper與Lunchbox插件一起使用來創建Daily's Place的屋頂結構。

軟件有助于揭開項目復雜性的神秘面紗

以下是Daily's Place中使用的軟件程序如何幫助簡化復雜的項目：

Rhino和Revit被用作項目的主要幾何建模程序。屋頂和皮膚在Rhino中建模，對于復雜幾何體而言，它被認為更具動態性。Rhino也是整理數字模型和協調團隊之間的通用媒介，用于面料和鋼材的接口和碰撞檢測。它還用于研究織物表面的積水和排水。Revit用于所有其他幾何形狀和完整的施工文檔。

Rhino的Grasshopper與Lunchbox插件配合使用，以構建屋頂表面并將結構細分為桁架。屋頂形狀由Populous設計;然后草蜢腳本與Walter P Moore共同創作屋頂結構。

使用Grasshopper腳本將點數據寫入Excel文件，以將幾何體從Rhino傳輸?shù)絉evit以進行協調和記錄。然后，Dynamo用于將數據拉入Revit以使用自適應組件構建本機幾何體。由于Walter P Moore正在設計結構，Populous使用此工作流程來表示Revit模型和圖紙中的結構。

Kangaroo是Rhino-Grasshopper的找形插件，用于工作的早期階段，以快速研究設計意圖。隨著程序性和功能性指令改變屋頂形式，可以更新結構。腳本的基本輸入是13條輸入曲線，可以在Rhino中手動調整。

GSA和SAP軟件的結構分析組件一前一后用于研究結構鋼和織物。這些程序通過Walter P Moore開發的定制開發插件幫助分析結構鋼框架，該插件使用Grasshopper作為主要界面。

Tekla用于通過3D模型與鋼鐵承包商溝通全鋼包裝和連接細節。這實現了從CD到商店圖紙和制造的無縫過渡。
