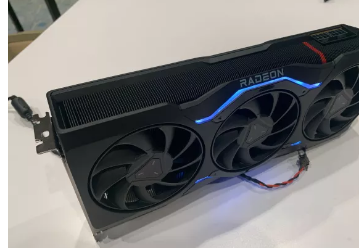

AMD Radeon RX 7900 XTX 和 RDNA 3 發布

2022-11-04 14:35:09 編輯：澹臺珠時來源：

導讀 AMD RDNA 3 架構終于與售價 999 美元的 Radeon RX 7900 XTX 和 899 美元的 Radeon RX 7900 XT 顯卡一起正式解封。這些將

AMD RDNA 3 架構終于與售價 999 美元的 Radeon RX 7900 XTX 和 899 美元的 Radeon RX 7900 XT 顯卡一起正式解封。這些將與最好的顯卡正面交鋒，而 AMD 似乎在GPU 基準測試層次結構的頂部有一個合法的機會。這就是我們所知道的。首先，大部分細節與我們的AMD RDNA 3 架構和 RX 7000 系列 GPU

中已經預期和涵蓋的內容一致。RDNA 3 將使用小芯片，帶有一個主 GCD(圖形計算芯片)和多達六個 MCD(內存緩存芯片)。此外，架構有很多底層的變化，包括更多的計算單元和很多與上一代相比，更多的 GPU 著色器。

從根本上說，AMD 繼續專注于功率和能源效率，并希望 RDNA 3 與 RDNA 2 相比，每瓦性能提高 50%。我們知道Nvidia 的 RTX 4090和Ada Lovelace將電壓和頻率曲線推得更高，而且隨著我們在我們的RTX 4090 效率縮放中顯示，將 RTX 4090 的功率限制在 70% 極大地提高了 Nvidia 的效率。但是，AMD 顯然覺得沒有必要將默認的耗電量調到 11。

讓我們從核心規格的快速概覽開始，將 AMD 即將推出的 GPU 與上一代頂級 RDNA 2 和 Nvidia 的 RTX 4090 進行比較。

顯卡	RX 7900 XTX	RX 7900 XT	RX 6950 XT	RTX 4090	RTX 4080	RTX 3090 鈦
建筑學	導航 31	導航 31	導航 21	AD102	AD103	GA102
工藝技術	臺積電 N5 + N6	臺積電 N5 + N6	臺積電N7	臺積電 4N	臺積電 4N	三星8N
晶體管（十億）	58	58 - 1MCD	26.8	76.3	45.9	28.3
模具尺寸 (mm^2)	300 + 222	300 + 185	519	608.4	378.6	628.4
SM / CU / Xe-Cores	96	84	80	128	76	84
GPU 內核（著色器）	12288	10752	5120	16384	9728	10752
張量核心	不適用	不適用	不適用	512	304	336
光線追蹤“核心”	96	84	80	128	76	84
升壓時鐘 (MHz)	2300	2000	2310	2520	2505	1860
顯存速度 (Gbps)	20？	20？	18	21	22.4	21
