銅組件可以替代某些高速服務器應用中的光纖

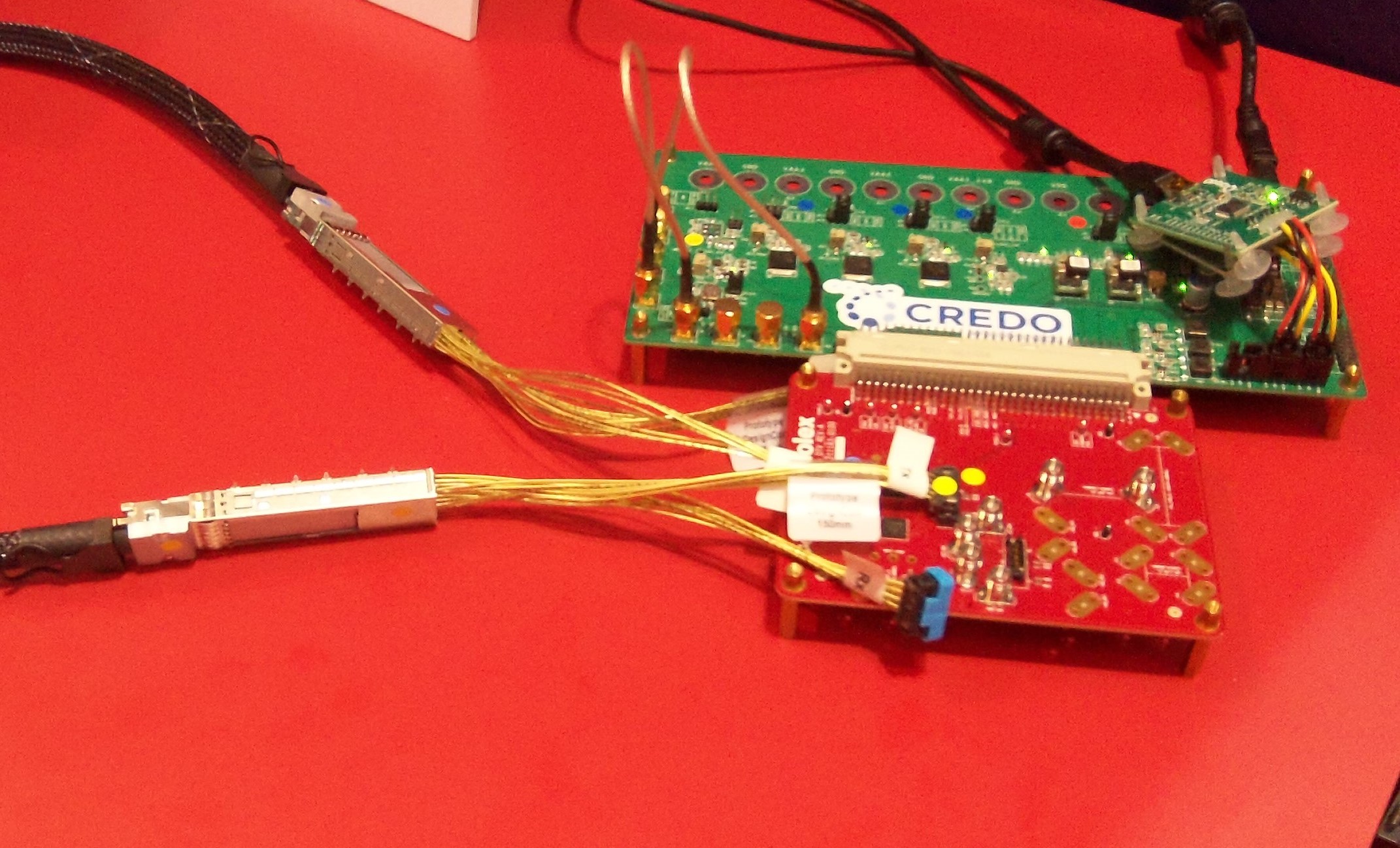

銅組件可以替代某些高速服務器應用中的光纖Molex的BiPass電纜組件可以以高達112 Gbps的速度用于交換機到服務器的連接在服務器和其他計算系統的千兆位速度的持續推動中，銅纜布線有時已被注銷?，F(xiàn)在尤其如此，因?yàn)楣こ處煹乃俣葹槊棵?12吉比特(Gbps)。但在最近的DesignCon 2019展會上，Molex公司展示了一種電纜組件，可以使超大型數據中心在交換機，路由器和服務器的某些112 Gbps應用中采用銅纜而不是昂貴的光纖。

電纜組件稱為BiPass，它將信號直接從交換機中的ASIC芯片路由到服務器前面板I / O，而無需通過通常位于它們之間的印刷電路板。“因?yàn)樗四?否則)通過印刷電路板所帶來的大量損失，現在你可以走到2.5米到3米之間，突然之間，無源銅纜仍然是可行，“Molex新產品開發經理布倫特哈特菲爾德告訴設計新聞。“與此同時，你不需要使用光纖，而光纖價格要貴得多。”

BiPass通過采用雙軸銅纜組件(即雙軸同軸電纜)來實現這一目標。Hatfield表示，所謂的“twinax”組件在信號完整性方面具有固有的優勢。“同軸電纜或雙軸電纜比印刷電路板材料具有更高的性能，”他告訴我們。“情況一直如此，而且它已被普遍接受。”

從本質上講，雙軸作為開關印刷電路板周圍的分流器，可能是“有損耗”，哈特菲爾德說。“隨著速度的提高，印刷電路板材料往往會越來越難以傳輸信號，”他說。“它們中有很多痕跡，痕跡可能會很長。因此，當你到達前面板I / O時，你可能會失去信號。“

過去，工程師通過更換電路板材料或添加信號“重新定時器”或采用光纖來處理這些信號完整性問題。然而，新的板材可能很昂貴。所以可以重新計時器。此外，重新計時器可能消耗大量電力。光纖在許多方面都是一個很好的解決方案，也可能非常昂貴。

哈特菲爾德說：“推動這一切的重要因素是經濟學。”“一個好的經驗法則是，如果你想要一個光學解決方案，它將比銅的價格貴七到十倍。”

Molex實際上在2017年推出了BiPass解決方案，預計將有56 Gbps的速度需求。哈特菲爾德表示，現在56 Gbps正在崛起，而且業界已開始尋求下一步112 Gbps，BiPass概念開始受到關注。一些客戶正在考慮該技術，不僅用于交換機到服務器的連接，還用于服務器的其他部分。

“在我們達到每秒1吉比特之后，人們雖然已經達到斷點，但我們必須轉向光纖，”哈特菲爾德說。“然后我們達到25千兆位，后來達到56吉比特，他們說，'沒辦法;物理定律不會允許它。但在這里我們處于112，銅仍然可行。“

高級技術編輯Chuck Murray已經撰寫了35年的技術文章。他于1987年加入設計新聞，涵蓋電子，自動化，流體動力和汽車。
