13個結構鋼建筑物令人眼花繚亂

美國鋼結構協會為其2013年IDEAS2獲獎?wù)呙?/p>

十三個結構鋼建筑項目在2013年工程與建筑創新設計與結構鋼獎項計劃(IDEAS2)中獲得了國家認可。每年由美國鋼鐵協會進行。

建筑(AISC)，IDEAS2獎項表彰在美國鋼結構建筑項目中工程和建筑方面的杰出成就。該獎項是美國結構鋼工業建設項目的最高榮譽，并認識到團隊合作的重要性，協調和合作促進成功的建設項目。

獲獎項目及其各自的團隊成員于4月17日在AISC 2013年NASCC：圣路易斯鋼鐵大會上獲得認可。每年，每個獲獎項目的獎項都會呈現給參與結構框架系統設計和施工的項目團隊成員，包括建筑師，結構工程師，總承包商，細部設計師，制造商，安裝人員和所有者。

一組設計和建筑行業專業人士根據建筑價值確定了三個類別的國家和優秀獲獎?wù)撸喉?xiàng)目不到1500萬美元;預計1500萬美元至7500萬美元;和項目超過7500萬美元。此外，該小組還將一項總統工程卓越獎授予一個結構工程成就項目。

2013年獲獎項目(照片和項目描述由AISC提供)：

項目超過7500萬美元

國家獎

NASCAR名人堂，北卡羅來納州夏洛特

建筑團隊

所有者/開發商：夏洛特市;NASCAR名人堂，北卡羅來納州夏洛特

所有者代表：NASCAR，北卡羅來納州夏洛特

建筑師：Pei Cobb Freed&Partners LLP，紐約

建筑師：Little Diversified Architectural Consulting，Charlotte，NC

結構工程師：Leslie E. Robertson Associates，RLLP，紐約

總承包商：北卡羅來納州夏洛特BE&K建筑集團

鋼鐵制造商：北卡羅來納州夏洛特市SteelFab公司鋼鐵零售商

：Hutchins&Associates，Clemmons，NC

Steel Erector：Williams Erection Company，Smyrna，

Ga.Bender / Roller：SteelFab，Inc。 ，北卡羅來納州夏洛特

設計 - 絲帶承包商：Zahner，堪薩斯城，密蘇里州

顧問：Ralph Appelbaum Associates，Inc.，紐約

顧問：Jaros Baum&Bolles，紐約

攝影：Paul Warchol Photography Inc.

在接近為NASCAR設計名人堂的挑戰時，該項目的設計團隊力求以建筑形式捕捉NASCAR及其運動的基本精神。在探索表達速度和奇觀的可能性時，球隊被吸引到了賽場，賽馬場，球迷和賽車隊在每個比賽周聚集在一起，參加比賽日的奇觀。

彎曲，傾斜的形狀不僅令人想起賽道的動態和變化的蜿蜒形狀，而且還喚起對速度的感知，這是NASCAR奇觀的核心。

這些形式的表達只能通過使用鋼材作為包層和結構來實現，包括幾個大跨度元素，建筑外露的結構鋼(AESS)元素，并采用創新的連接方法，鋼結構細節和結構鋼與石材，玻璃和鋼作為飾面材料的界面。

名人堂由四個基本元素組成：

•形成大廳的大型釉面橢圓形狀是名人堂的象征核心。

•矩形體積包括訪客服務，包括上層的入口和展覽空間。

•表達的榮譽殿堂是大廳內的標志性元素。

•廣播工作室使名人堂廣場更加活躍，這是一個歡迎游客的前院。

團隊對速度和景觀的探索結果演變成一個建筑元素 - 色帶 - 5,000個不銹鋼面板，以與NASCAR的圖像和精神相稱的形式包圍整塊建筑。由不銹鋼制成，有光澤的天使頭發，柔和地反射光線并突出其動態方面，絲帶是一種雕塑形式，隨著它環繞建筑物而變化。

在大廳內，一個彎曲的傾斜坡道的標志性元素引導游客從主樓層到上面的展示層。坡道包含一個賽車的展示，在比賽的瞬間凍結，以另一種方式捕捉速度和景觀，這是運動的本質。

鋼桁架用于實現項目的重大跨度：

•一組跨越175英尺的桁架實現了一個無柱的大型宴會廳•一個100英尺長的雙層人行橋，由一對一層深的桁架支撐，將舞廳與現有的夏洛特

會議中心連接起來。

•兩層和三層高的桁架懸臂在廣播工作室上方30英尺處。

該項目中的AESS元素是Vierendeel框架，支撐著人民大會堂的玻璃面板。該外觀上的橫向抗荷載系統還起到支撐織帶的支撐框架的作用。

該項目的結構性投標集是在100%CD集之前六個月發布的。鋼板被分成多個包裝，以便在完整設計完成之前進行鋼結構詳圖和部分項目的制造。在鋼結構細節中使用3D模型來識別和解決現場的潛在沖突。這些努力和有效的團隊溝通使得長時間的公開開放能夠按時發生。

MERIT AWARD WINNER

巴克萊中心，紐約布魯克林區

建筑團隊

所有者/開發商：Forest City Ratner Companies，Brooklyn，NY

建筑師：AECOM，堪薩斯城，密蘇里

建筑師：SHoP Architects，紐約，紐約

結構工程師：Thornton Tomasetti，紐約

總承包商：Hunt-Bovis合資企業，印第安納波利斯

Steel Fabricator：Banker Steel Company，Lynchburg，

Va。Steel Detailer：WSP Mountain Enterprises，Inc.，Sharpsburg，Md。

攝影師：Bess Adler

巴克萊中心球館是NBA布魯克林籃網隊的675,000平方英尺的主場。設計建造項目包括18,103個座位，一個跨越入口的85英尺高的敞篷，以及用于曲棍球和其他活動的冰層。該競技場每年將舉辦200多場體育和文化活動，音樂會和家庭表演的座位容量將增加到19,000。它擁有95間豪華套房，四間派對套房，兩間會議套房，四間酒吧/休息室，四間俱樂部，一間餐廳和幾家街頭零售店。該項目旨在獲得LEED銀級認證。

競技場的標志性特征是環繞結構的風化Cor-ten鋼格子。一排排鋼板包圍著外部，包括一個懸挑在廣場上方85英尺處的入口遮篷。在GMP包裝發布一個月后，在第一個鋼廠訂單到期前兩個月，增加了12,000個預風化鋼板和頂篷的立面設計。這要求團隊在保持原有時間表的同時，融入發展中的外觀設計。增加了近1000噸鋼材以支撐立面，這也成為一個突出的設計特色。

獨特的拱形屋頂跨越380英尺，由一對跨越競技場長方向的350英尺長的拱形桁架支撐。屋頂系統的幾何形狀很復雜，外部系統施加的附加載荷進一步復雜化。建筑物橫向系統和隔膜設計用于抵抗來自屋頂拱的推力，這通過使用張力系桿而最小化。

競技場位于地鐵站和火車站附近緊湊的城市環境中，為基礎系統帶來了諸多挑戰。為了方便卡車轉向，一對卡車電梯設計用于向一個帶有大型卡車轉盤的低于等級的裝卸碼頭供電。使用跨越碼頭的大板梁轉移該區域中的建筑柱。

該項目的結構工程師提供結構模型，連接樣本和完整的連接設計，使團隊能夠快速生成模型，存儲大量信息并與整個團隊協調。從最初的設計開始，該項目不斷推動建筑信息模型(BIM)的極限。面板的復雜幾何形狀和縮短的時間表意味著團隊需要在3D環境中進行協調，并以此格式向承包商提供信息。

時間表經常調整，甚至在施工高峰期每小時更改一次。設計團隊由多個辦事處和業務領域的工作人員組成。管理團隊在如此龐大，快速發展的項目上所做的努力使得協調對項目的成功至關重要。堪薩斯城和紐約的團隊設計了屋頂和碗，然后將兩個組件整合在一起。施工支持服務團隊致力于結構模型，模型交付和連接設計。安裝工程在芝加哥進行。以與客戶無縫連接的方式實現這些服務的集成需要廣泛的溝通，密切的協作和謹慎的管理。

設計人員在現場全職維護，以適應變化和監督工作。每周協調會議有助于及早發現問題并主動制定解決方案。

MERIT AWARD

國家地理空間情報局，弗吉尼亞州斯普林菲爾德。

建筑團隊

所有者/開發人員：弗吉尼亞州斯普林菲爾德國家地理空間情報局

所有者代表：美國陸軍工程兵團 - 巴爾的摩區，弗吉尼亞州貝爾沃堡

建筑師：RTKL / KlingStubbins合資企業，巴爾的摩

結構工程師：RTKL / KlingStubbins合資企業，巴爾的摩

總承包商：Clark / Balfour Beatty合資公司，Bethesda，Md。

鋼鐵制造商：SteelFab Inc.，Charlotte，NC

鋼鐵零售商：SteelFab Inc.，Charlotte，NC

顧問：Hinman咨詢工程師，舊金山

照片：Paul Warchol

位于Capital Beltway的郊區，毗鄰Accotink Creek，是國家地理空間情報局(NGA)240萬平方英尺的校園，被稱為New Campus East(NCE)，它不僅旨在提升該機構的能力，世界領先的情報組織，也是實現統一的文化轉型。在九層主辦公樓的設計中體現了培養統一文化的努力。

該建筑的整體形狀由一個500英尺長的中庭和橢圓形禮堂組成，由兩個彎曲的900英尺長的重疊條組成，形狀為鏡頭 - 這是NGA的一個合適的比喻，它是國家眼中的主要來源。地理空間情報(GEOINT)用于美國國家安全，國防和救災。

這種定義的建筑表達主要是由于結構鋼的優點而完成的。鋼鐵為典型辦公室的程序靈活性所需的大型海灣大小提供了便利，加強了透明中庭屋頂，西端墻和外部V柱所表達的建筑概念和圖像，并適應了高度復雜的技術反恐/力量保護的限制(ATFP)標準和嚴格的時間表。

該項目由美國陸軍工程兵團(USACE)巴爾的摩區管理，起源于2005年基地調整和關閉法案(BRAC)。RTKL Associates Inc.和KlingStubbins組建了一家合資企業，提供設計服務，包括總體規劃和全面建筑，工程，室內設計，場地/土木，景觀和技術設計。

這座9層高的主辦公樓面積為220萬平方英尺，是世界上第二大單人入住建筑(僅次于五角大樓)，是世界上最大的聯邦建筑，獲得美國綠色建筑委員會(USGBC)頒發的LEED金級認證。

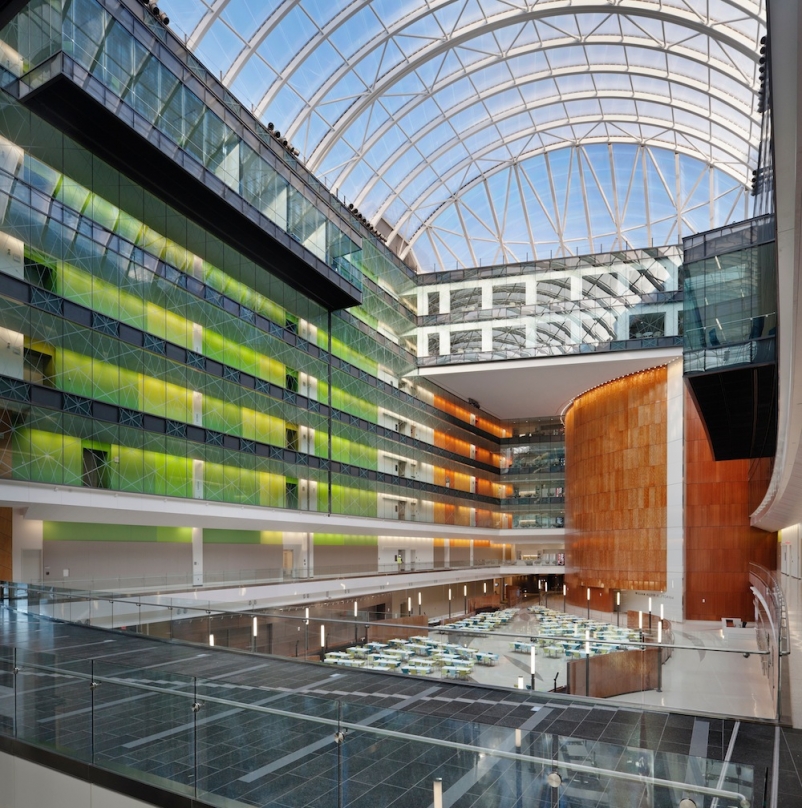

為了用光線填充建筑物的中央中庭和內部，中庭的西端墻用幕墻系統上釉，中庭的屋頂覆蓋著透明的織物膜。西端中庭墻由135英尺高，140英尺寬的幕墻組成，由圓形空心結構截面(HSS)管鋼框架支撐。建筑外露結構鋼(AESS)要求被納入空間框架結構的設計，制造和安裝中，具有多種功能。除了支撐幕墻的重力負荷外，它還支持中庭屋頂重力和風荷載，并符合所有強制性ATFP標準。它還可以作為多層的人行天橋，提供塔樓之間的通道和循環。

中庭還作為行人循環的主要區域，中央電梯核心通過多個橋連接到每個塔。結構鋼最大限度地減少了中庭內這些元素的視覺障礙，并使它們能夠在塔后建造。

中庭屋頂長500英尺，長45,000平方尺，由AESS拱形鋼管構件組成，支撐充氣乙烯四氟乙烯(ETFE)織物屋頂。雖然看起來很清楚，但定制的絲網印刷圖案和充滿空氣的ETFE系統可以在減少太陽能增益的同時提供顯著的日光。極輕量化可最大限度地減少與ATFP相關的影響，并有助于減少管結構尺寸和噸位。

兩個900英尺的機翼配置為聚焦在中庭。這些戲劇性的空間，以及中庭的燈光設施，為辦公樓社區創造了一條主要街道。西端中庭墻和中庭屋頂結構增強了這種效果。

主辦公樓的獨特外觀設計采用標志性的“V”柱，中間40英尺，沿著一層和二層周邊，實現了視覺上堅固的底座和上六層的三角形預制門面之間的分離。地板，同時還延續了上立面的對角線。除了提供強烈的美學陳述外，“V”柱還參與橫向抗負載系統，并適應交替載荷路徑/漸進式倒塌設計。

與每個項目一樣，主辦公樓的復雜程度最為明顯。USACE巴爾的摩區采用創新的早期承包商參與(ECI)，在設計過程早期授予建筑合同約35%的設計，使承包商能夠?yàn)樵O(shè)計過程提供有價值的投入，并促進快速跟蹤和價值工程。此外，設計團隊還提供分階段采購包，包括鋼廠訂單和制造。業主，設計師和承包商之間的長期合作過程始于設計過程的早期階段，建立了信任并培養了一個團隊的環境。這種合作努力促進了各方的靈活和創造性態度，

項目投資1500萬至7500萬美元

鹽湖城國家獎城市溪中心可伸縮屋頂

建筑團隊

所有者：鹽湖城城市保護區

建筑師：Hobbs + Black Architects，密歇根州安娜堡

結構工程師：Magnusson Klemencic Associates，西雅圖

總承包商：鹽湖城

鋼鐵制造商Jacobsen Construction：Ducworks，Inc.，Logan， Utah

Steel Detailer：Uni-Systems，Minneapolis

Steel Erector：Uni-Systems，Minneapolis

機械化顧問：Uni-Systems，明尼阿波利斯

照片：Magnusson Klemencic Associates

城市溪中心是耶穌基督后期圣徒教會計劃將圣殿廣場以南的兩個鹽湖城巨型街區改造成550萬平方英尺的綜合用途開發項目，包括零售，住宅，辦公室，和停車位。開發商想要一個城市的露天環境，但也需要保證零售企業在惡劣天氣下得到保護。在研究了許多天窗的可能性后，該項目的結構工程師制作了一個可伸縮的屋頂概念，完全滿足了開發人員的需求。

由此產生的可伸縮的桶形拱頂屋頂分為兩個部分，每個部分跨越一個城市街區。每個部分長240英尺，寬58英尺，呈S形，與城市溪流的曲線相呼應。精密雕刻的鋼和玻璃在關閉時透明地遮擋顧客，并在打開時從視線中消失;將自然與下面的區域聯系起來。

對于每個砌塊，可伸縮屋頂由三對玻璃覆蓋的拱形面板組成，這些面板懸掛在零售大廳上方相鄰結構33英尺處。關閉時，所有六個面板密封在一起，形成一個空氣和水的緊密屏障。為了打開，面板從中間分開并縮回到建筑結構上，因?yàn)槊姘鍙南旅嫦蛳聫澢?/p>

彎曲動作的關鍵是創新的鯨骨形肋骨，支撐玻璃屋頂。每個屋頂板由三個平行的鯨魚骨組成，這些鯨魚骨由彎曲的錐形焊接鋼箱梁構成，從每個板拱的頂端延伸到其后跨的末端。

三個鯨須拱門的玻璃部分由四個由8英寸制成的pur條連接在一起。XX強A106 B級管和一個中空結構段(HSS)pur條10-3 / 4 x 1-2 in.ASTM A500 B級管。pur條設計有隱藏式連接，從下方看不到。三個鯨骨后背跨度與K形支架配置的矩形HSS ASTM A500 B級管連接，以提供鯨骨之間的剪切剛度。為了滿足特殊的表面處理和細節要求，側面和底部的鯨須梁壁經過研磨和填充，以產生完美平坦的平面。

鯨魚使用定制分為兩部分?設計固定裝置并用板焊接連接，以適應獨特的幾何形狀。將預裝配的鐵路梁和鯨魚吊起到屋頂上，并將面板組裝到位，貼上框架鯨骨，pur條和K形支架。

每個10.5噸的鯨魚都有一個27英寸的支撐。位于拱形底部的雙法蘭鋼輪和位于后跨末端的兩個導輥。輪子沿著軌道梁頂部的一條幾何路徑行進，并且導向輪沿著軌道梁的底部騎行傾斜的軌道。隨著導輥向上傾斜，屋頂?shù)膽冶凼角熬壪蛳聝A斜，導致車頂向下彎曲，車輪作為垂直旋轉點。

位于遙控室的工業計算機操作可伸縮的屋頂，其每分鐘行進8英尺，并在大約6分鐘內打開或關閉。每個面板具有獨特的操作順序，以防止面板在密封件接合和脫離時彼此干涉。屋頂?shù)那室约皬?fù)雜的密封和交叉面板使控制系統成為機械化工程師開發的最復雜的控制系統。

國家獎

HL23，紐約

建筑團隊

所有者：23 High Line，LLC，紐約

建筑師：Neil M. Denari Architects，洛杉磯

結構工程師：DeSimone咨詢工程師，紐約

總承包商：TF Nickel&Associates，Ronkonkoma，NY

照片：Rinze van Brug攝影

HL23位于曼哈頓西切爾西區，創建了一幢14層，42,395平方英尺的超豪華住宅樓。該項目總共創建了11個公寓單元，3,585平方英尺的底層畫廊空間和一個高架露臺/花園區。建筑物的底板在底部比在頂部小，它的獨特之處在于現有的高架暴露的Highline鐵路 - 改造成位于建筑物東部的城市公園設施。

該項目采用巨型面板玻璃和不銹鋼幕墻系統，其獨特的形式來自于南立面和東立面的戲劇性傾斜，創造出動態和起伏的三維構圖。

該建筑的雙側支撐系統是該結構中最有趣的元素。鋼板剪力墻(SPSW)系統 - 在紐約市獨一無二 - 為該項目提供了增加剛度和更小尺寸的好處 - 這對該場地都有巨大的好處。SPSW系統位于電梯和樓梯上，與全建筑周邊支撐框架系統相結合。作為形式和功能之間協同作用的真正標志，建筑師將周邊橫向管支架結合到住宅的最終內部美學中。在設計周邊鋼對角支撐與周邊鋼梁的暴露連接時，這需要特別小心。

建筑要求在最終結構布局中發揮了重要作用，結構鋼的使用受到三個主要因素的驅動：

•最大限度地減少結構的總重量，以確保筏基礎的能力

•最大限度地減少內部柱的數量

•提供周邊對角線的建筑表達。

在紐約，大多數住宅建筑采用現澆鋼筋混凝土平板系統設計，以最大限度地提高樓層到樓層的高度。然而，由于建筑物的獨特幾何形狀，龐大的建筑布局，土壤質量以及建筑物周邊的混合重力和側向荷載系統，鋼材是更經濟，更有效的材料。

地板梁與甲板上的混凝土板復合;然而，所有的中間鋼梁都被拆除，以增加生活區域的凈空高度。這是通過在許多區域使用支撐結構來實現的，板坯厚度在6英寸和7英寸之間，并且整個地板的金屬甲板性能各不相同。在較高樓層，最大梁/梁跨度接近30'-0“。

由于建筑物的高度適中，SPSW系統被認為在結構上既有效又具有視覺吸引力。建筑的東西向尺寸非常緊湊，結構尺寸的任何減小都有利于地板布局。使用3/8英寸厚板，而不是寬法蘭支撐構件，為系統的每個壁在柱之間釋放了額外的可用地板面積。這兩英尺的節省是一個38英尺寬的建筑物的巨大成就。

為了幫助加快安裝速度，結構工程師與總承包商和制造商合作開發了一個系統，在該系統中，板的周邊被連續焊接，四個側面中的三個焊接在一起。預制剪力墻板，帶有整體柱和梁，被運到現場并在現場進行拼接。這個過程最終節省了相當多的時間來架設SPSW系統。

雙橫向系統的第二部分包括在每個高度上的周邊支撐框架。除了橫向載荷外，許多位置的周邊支撐框架也是重力系統的一部分。支撐外骨骼構件是北部，南部和東立面部分的8“直徑雙超強管。西立面上的HSS 10x5管和東立面其余部分的6x4背對背角度。所有管道元素都是主要的建筑特征，并暴露在立面和住宅中。因此，對這些元素的細節進行了嚴格的審查。除了標準的建筑外露結構鋼(AESS)規格外，系統的節點還設計有暴露的單個112英寸。直徑銷連接。

MERIT AWARD

加州大學伯克利分校加州紀念體育場新聞盒，伯克利，加利福尼亞州。

建筑團隊

所有者：加州大學伯克利分校

建筑師：HNTB Architecture，Inc.，洛杉磯

建筑師：STUDIOS Architecture，舊金山

結構工程師：Forell / Elsesser Engineers，Inc.，舊金山

總承包商：Webcor Builders，San Francisco

Steel Fabricator：The Herrick Corporation，Stockton，

Calif。Steel Detailer：SNC，Compton，

Calif。Steel Erector：The Herrick Corporation，Stockton，Calif。

顧問：Hassett Engineering，Inc.，Castro Valley，Calif。

照片：Tim Griffith

作為第一次世界大戰墮落校友的紀念碑，加利福尼亞紀念體育場從1923年開放至現在，一直被認為是大學橄欖球中最風景如畫的場館之一。在發現體育場在地震中處于特別危險之后，由于體育場直接坐落在海沃德斷層上而進一步加劇了這一事實，該大學開展了一個大型項目，以進行地震改造以及使體育場現代化。作為該項目的一部分，西部體育場的碗體進行了地震改造和現代化改造，同時保留了現有的歷史周邊混凝土墻。

然而，該項目的“皇冠上的寶石”是新的大跨度兩層結構鋼壓力箱，漂浮在體育場新西部的頂部。建筑設計的主要目標之一是通過將壓機箱支架的數量減少到最低限度來實現對壓機箱的浮動效果。由此產生的壓力箱結構長375英尺，兩個主跨為100英尺長，末端跨度為33英尺。

壓力箱拱形以跟隨現有外墻的曲率，并由四個混凝土芯(每端兩個)和四個中心結構鋼柱支撐。新聞報道是兩層樓，一樓設有印刷，收音機和電視媒體功能，另一層設有一個俱樂部空間，可欣賞到面向場地的景觀和座位，還有一個帶玻璃平臺的25英尺長懸臂式陽臺面向校園，可欣賞到舊金山灣和金門大橋的全景。

壓力機箱的主要結構包括一個由深桁架構成的深空桁架，由桁架支撐，桁架跨越混凝土芯和中心柱之間。整個壓力箱的乘客負荷超過1,700人，建筑中使用了超過1,350噸的結構鋼。該項目的總體建設成本為2.15億美元，新聞箱部分為4000萬美元。

由于活動海沃德斷層非常接近，壓力箱和支撐混凝土芯的抗震設計采用了多項設計創新，以實現良好的抗震性能。芯和壓榨盒結構與周圍的碗分離，并允許完全獨立于主碗結構移動。

為了減輕大的彎曲和剪切力并節省設計，壓力盒被支撐在每個芯的中心處的鋼銷上。這些銷允許壓力機箱在型芯上樞轉，并最大限度地減少對鋼結構的損壞。每個7英寸。直徑高強度鋼銷夾在五個100 ksi鋼制角撐板之間。整個壓力盒結構由12個這些高強度銷組件支撐。

壓力箱的頂層俱樂部空間有一個25英尺的懸臂式陽臺，框架在主壓機箱空間桁架上，支撐著一個可步行的玻璃甲板。這種陽臺結構也是由許多小直徑管段組成的空間桁架。這種陽臺桁架系統包括地震和平面外支撐，具有多個多構件接頭連接，一些接頭連接多達八個管件。由于這些接頭的復雜性，必須在制造商和設計團隊之間的3D平臺中進行協調。

由于場地和周圍社區的復雜性，現場空間有限，無法安裝和建造壓力箱。為了解決這個問題，該國最大的履帶式起重機之一(750噸利勃海爾履帶式起重機，276英尺吊臂和65英尺配重延伸)用于在五個大段中架設主壓箱桁架。壓力箱的主空間桁架組裝并焊接在運動場上，靠近座位碗。精心選擇的拼接位置被確定為確保五個桁架段中的每一個都在起重機的重量和伸展范圍內。五個部分中的每一個都超過了起重機容量的75%，因此被認為是關鍵選擇。五個桁架段中最大的一個是165噸，160英尺到達，

加州紀念體育場的現代化和地震升級需要建筑團隊和設計團隊之間的密切協調和協作，以使這個最先進的壓力盒在經過翻新的體育場碗上優雅地休息。體育場能夠按時重新開放2012年足球賽季。

MERIT AWARD

LEE HALL III - 克萊姆森大學，克萊姆森，SC

建筑團隊

所有者：Clemson大學，Clemson，SC

建筑師：Thomas Phifer and Partners，紐約

結構工程師：Skidmore，Owings&Merrill LLP，芝加哥

總承包商：Holder Construction Company，Atlanta

Steel Fabricator：Steel LLC，Atlanta

Steel Erector：Williams Erection公司，Smyrna，Ga。

照片：Scott Frances Photography

Lee Hall III是南卡羅來納州克萊姆森大學建筑，藝術和人文學院的55,000平方英尺。該建筑擁有建筑，藝術和規劃，教師辦公室和學生工作空間的學術課程。Lee Hall III被設想為“一座教學的建筑”，通過觀察其節能設計和暴露的功能和結構系統，鼓勵非正式學習。Lee Hall III已獲得美國綠色建筑委員會頒發的LEED金級認證。

Lee Hall III中幾乎所有的結構鋼構件都是建筑表達的直接表現。這座建筑是一個35英尺高的開放式雙層空間，內部設有夾層和橋梁的內部結構。屋頂結構由輕質復合混凝土甲板結構組成，由露出的W14鋼梁支撐。屋頂以一個平緩的弧形上升四英尺，以排出一個種植的綠色屋頂，在“柱樹”正上方有25,7英尺直徑的天窗。

“柱樹”有意識地引起人們對結構鋼的注意;它們由10.75英寸組成。直徑1英寸無縫鋼管。厚厚的墻壁和4個彎曲的“手臂”由1.25英寸的平面構成。和1英寸厚鋼板。異常厚壁的管柱(通常用于石油和天然氣管道施工的ASTM A106管道)允許非常細長的柱子并增強其戲劇性的優雅。每根柱子頂部的四個彎曲“臂”支撐著連續的W14鋼梁線，并允許每個柱子正上方的屋頂打開成天窗。

Lee Hall III的南北立面由一個定制的隔熱低鐵玻璃組成，橫跨地板到屋頂。通過直接將玻璃支撐在結構鋼構件上(代替?zhèn)鹘y(tǒng)的鋁擠壓件)，設計師開發出具有極佳細長度的窗戶墻壁，具有最小和優雅的細節，與主要結構鋼框架的美學外觀一致。

Lee Hall III的橫向系統包括在南北立面上的外露“X”支撐預張力電纜和在東墻和西墻上背靠背的WT普通支撐框架。在建筑的北面和南面的窗墻之外，一排超細長的“Y”柱支撐著外部暴露的W6鋼梁和穿孔金屬板的鋼格子。每個“Y”柱由4.5英寸制成。直徑中空結構截面(HSS)鋼管，高達35英尺。

Lee Hall III中幾乎所有的結構鋼都是一個承載功能系統和一個雕塑般的表現媒介。但也許最值得注意的是它使用結構鋼的原因在于，在沒有任何昂貴或非常規制造技術，特殊表面處理，異域連接以及此類結構典型的更高公差“AESS”標識的情況下，實現了高度和富有表現力的特性。 。

相反，該團隊密切合作，完善了傳統的簡單連接和制造技術，這些技術可由任何鋼鐵制造商制造而無需費用。所有連接都在結構圖中詳細說明，因此可以在車間繪圖階段之前評估和改進對齊，外觀和建筑特征，從而消除制造商連接工程的時間和成本。盡管該結構具有彎曲的翹曲屋頂，但在建筑物的框架中沒有使用彎曲鋼 - 幾何形狀是一系列簡單的多面弧形，幾乎與真實的曲線相匹配?；“霃降淖兓蠼饘偌装逶诳缭綍r(shí)略微彎曲。結構圖清楚簡單地以二維平面圖傳達幾何圖形，

通過回應制造商對“建筑外露結構鋼”(AESS)的全面指定的關注，進一步降低了成本。建筑師和工程師并沒有簡單地將這一要求應用于所有暴露的鋼材，而是僅確定了AESS對項目成功至關重要的那些方面，并定義了特定于工作的外露涂漆結構鋼要求。值得注意的是，Lee Hall III的所有建筑鋼材的制造和細節與傳統的結構鋼沒有什么不同。

項目不到1500萬美元

國家獎

埃爾多拉多會議中心，埃爾多拉多，方舟。

建筑團隊

所有者/開發人員：El Dorado經濟發展委員會，El Dorado，Ark。

建筑師：Polk Stanley Wilcox Architects，Little Rock，Ark。

結構工程師：TME，Inc.，Little Rock，Ark。

總承包商：CDI承包商，小石城，方舟。

照片：Timothy Hursley

成功的建筑講述了一個特定地方的獨特故事，將歷史與未來的愿望相結合，創造出永恒的品質。阿肯色州埃爾多拉多不是一個沉睡的南部小鎮，而是世界第八大石油公司的所在地，該公司是在上個世紀之交在阿肯色州南部發現石油而建立的。隨著阿肯色州的石油枯竭，相關產業在全球范圍內擴展，近年來，一個擁有4萬人口的城市縮減至19,000人。

為扭轉這一趨勢，墨菲石油公司實施了一項令人驚嘆的提案，即“埃爾多拉多承諾”，保證每個高中畢業生都能獲得好成績，獲得免費的大學獎學金。對這一承諾感興趣的新家庭涌入，創造了吸引工業的需求和新的公民自豪感，一個新的繁榮城鎮。社區實施了一系列公共項目以增加曝光率，包括埃爾多拉多會議中心，這是一半的公共會議空間和一半的大學生服務中心。

從過去和現在最偉大的行業到明天的教育進步，EDCC創造了一個令人難忘的建筑，旨在幫助推動El Dorado成為區域會議目的地。

然而，如果沒有鋼鐵的靈活性，這個地方的獨特故事將無法分辨。會議中心將時間，地點和故事編織在一起，關閉城鎮與學院之間的城市結構中的一個巨大漏洞，同時作為阿肯色州原始Boom Town更新的燈塔。

該廣場位于歷史悠久，繁華的市中心廣場和南阿肯色州社區學院之間，連接著“城鎮與禮服”。廣場和學院也影響了兩個自然采光的公共大廳的建筑派對，一個在通往市中心的路上，另一個在大學學術四元組。這些內部街道的工作方式就像城鎮廣場，兩旁有咖啡館，書店和公共/大學會議室，同時也是學院和藝術中心的畫廊。大廳交叉口作為社區的起居室以及學生服務的“大學中心”。

慶祝該行業的設計理念的關鍵組成部分是鋼結構的誠實表達，以及其細節的工藝，而不是典型的應用裝飾。每個鋼柱，橫梁，螺栓和連接都以與石油井架和裝配它們的鋼支撐和平臺相同的功能方式暴露出來。學生休息室漂浮在上層平臺上，連接部門的走秀式橋梁。學生可以看到并被視為坐在公共道路上方。

主公共大廳是井架形狀和支撐的重復橫截面，創造了一個像空間一樣高聳的大教堂，上面有一個木棚，讓人想起這個森林地區的長木材廠。自然采光空間的重復結構節奏和垂直推力是對El Dorado本土兒子建筑師Fay Jones的微妙點頭 - 精神在那里沒有試圖復制主人的作品。鋼板和通道經過精心分層，以大學哥特式的方式創造出令人難忘的元素。木材鑲嵌在支撐通道中作為加強筋，創造出優雅而簡單的功能表達。

橫跨整個咖啡館/書店的一個巨大的磚拱坐落在實際的鋼結構附近，就像今天卓越的施工方法 - 鋼結構所固定的磚石廢墟一樣。

沿著公共大廳延伸的大型鋼橋拱支撐著懸浮的汽車庭院遮篷，反映了街對面校園體育館(舊軍械庫)的鋼拱形屋頂?？雌饋?lái)像石灰石柱子，如城市廣場法院，實際上是防曬鰭，停在屋頂之外，誠實地表達更輕的鋼結構，這使得屋頂漂浮在上面。在使用木梁的情況下，它們?nèi)匀挥射摻Y(jié)構明確支撐。

MERIT AWARD

TWILIGHT EPIPHANY(萊斯大學的JAMES TURRELL SKYSPACE)，休斯頓

建筑團隊

所有者/開發人員：萊斯大學，休斯敦

建筑師：Thomas Phifer and Partners，紐約

藝術家：James Turrell

結構工程師：Skidmore，Owings&Merrill LLP，芝加哥

總承包商：Linbeck建筑集團有限責任公司，休斯敦

照片：Paul Hester

萊斯大學的暮光頓悟，James Turrell Skyspace是一個永久性的戶外體驗藝術裝置，由一個72英尺x72英尺的戶外屋頂組成，位于一個類似護堤，兩層，地下觀景廊的頂部。Skyspace由藝術家詹姆斯·特瑞爾(James Turrell)構思，創造了一種融合了光，聲和空間的大氣體驗，與日出和日落時的自然光相得益彰。此外，Turrell Skyspace采用聲學設計，適合音樂表演。

在Skyspace上使用結構鋼允許藝術家和設計團隊推動懸臂跨度和細長度的外部限制，同時隱藏結構以給人一種幾乎神奇地漂浮在空中的屋頂?shù)挠∠?。柱子的?xì)長，加上巨大的懸臂和隱藏結構深度的視線，給人留下了如此巨大的印象，讓游客常常對屋頂如何站立感到困惑。藝術家設想的屋頂結構只能用結構鋼實現。

游客最初從遠處體驗Skyspace，然后通過隧道進入主要的下部觀察區域，在那里他們可以坐在花崗巖(空調)長凳上，并通過屋頂?shù)牡撞勘砻?。下部屋頂表面用作上顎，通過屋頂中心的14英尺×14英尺的圓形觀察，不斷變化的光線投射會改變?nèi)藗儗?duì)周圍天空的感知。該項目獲得了廣泛的贊譽，也許更重要的是，它吸引了游客的喜悅和驚喜。

Skyspace的結構系統由一個72英尺x72英尺的八對稱錐形懸臂框架組成，由八個細長的6英寸支撐。直徑HSS鋼懸臂(旗桿)柱。兩個同心的鋼梁環支撐著一系列錐形雙懸臂，伸出內外頂邊。橫向系統僅由八個懸臂柱組成。錐形鋼屋頂框架由解構，然后組合和錐形，W18和W24截面，HSS 5x3周邊管和錐形加強板制成，它們超出主梁到屋頂邊緣。

最大限度地減小屋頂框架的深度并使鋼材逐漸變細對于該項目至關重要，因?yàn)樗囆g(shù)家仔細計算了現場線條，以確保從地面看時沒有任何頂部屋頂表面可見?？蚣苌疃群洼喞墓潭s束，以及大懸臂(沿對角線近25英尺)使鋼框架的設計和細節具有挑戰性。錐形鋼梁幾何形狀完美地確定遵循上下屋頂坡度，與最終表面的一致且小的偏移。除了縱向地逐漸變細鋼制寬翼緣部分之外，垂直于屋頂斜坡的梁的頂部凸緣以與頂部屋頂表面相同的角度傾斜。鋼材在非常緊湊的建筑包裝內擠壓，

錐形屋頂幾何形狀延續超過主鋼幾英尺，直到上下屋頂表面在“刀刃”相遇。

對于懸臂的最后2到3英寸，深度很小，首先使用帶加強筋的錐形鋼板;隨著深度的減小，只有一個平坦的水平板進一步延伸一英尺，直到最后屋頂?shù)慕ㄖ斆孢^(guò)渡到一個涂漆的鋼板，形成懸臂的最終腳。這個5/16英寸的外緣。涂漆的板材經過銳化處理，以增強邊緣的清爽外觀。屋頂?shù)母咝阅苁嘞卤砻嬉恢毖由斓降度械募舛?。從主要鋼材到同時為結構懸臂的外露建筑表面的無縫過渡的細節是項目團隊面臨的最大挑戰之一。

設計結構鋼與建筑屋頂型材緊密匹配需要與技術建筑師緊密協調，并對所有連接，主要和次要雜項鋼構件進行全面細化。所有鋼材和連接的幾何形狀在結構合同圖紙中完全規定，不對制造商進行解釋。

MERIT AWARD

THE CORNER CONDOMINIUMS，MISSOULA，MONT。

建立團隊

所有者：Eric&Cheryl Hefty，Missoula，Mont。

業主代表：Eric Hefty&Associates，Missoula，Mont。

建筑師：Eric Hefty&Associates，Missoula，Mont。

結構工程師：Apex Engineering Services，Inc.，Missoula，Mont。

總承包商：Eric Hefty&Associates，Missoula，Mont。

照片：Mark Bryant Photographics

The Corner Condominiums擁有鋼框架和耐候鋼外殼，在密蘇里州蒙城的涼爽優雅中嶄露頭角。該開發是一個位于密蘇拉市中心附近三角地帶的城市填充項目，采用獨特的耐候鋼板制成，是名為“Hip Strip”的線性商業區末端的合適頂點。

“由于場地和程序的限制，我們甚至沒有考慮任何其他結構系統，而是考慮結構鋼，”Eric Hefty&Associates的Eric Hefty說道，他是當?shù)氐幕旌嫌猛径鄳糇≌蜕虡I(yè)的所有者和設計師。零售開發于2011年秋季完成。這個三層樓的項目包括7,822平方英尺的住宅空間，位于二樓和三樓，一樓有4,900平方英尺的商業/零售。

對這個獨特的鋼結構項目的愿景產生了微妙的影響，這是該項目的開發人員和建筑師多年前訪問了著名的蒙大拿州鬼城Bannack。建筑物的鋼包邊墻的形象已經風化到一個美麗的銹色銅綠，與城鎮其他地方的單色灰色形成鮮明對比，在他的記憶中徘徊不去。

但是，許多因素導致結構鋼成為該項目的首選材料：

•受約束的場地 - 零地段線與復雜的建筑形狀相結合，包括多個交錯的地板，呈現復雜的建筑和安裝挑戰。準確的非現場鋼制造和大多數螺栓連接緩解了安裝過程。在輪式起重機“周圍”建造鋼結構可以最大限度地減少交通中斷。

•占地面積小 - 三個鋼制力矩框架和四個剛性框架設計用于水平荷載，通過充分利用三角形場地進行地下停車，零地段線路以及停車場上方三至五層的建筑高度。

•高度限制 - 城市規定的高度限制要求設計團隊在四層臥室將地板到地板的高度擠壓到極小的8'-10“。鋼架允許設計師“保溫”天花板以獲得高度。分層允許團隊在起居室，餐廳和廚房中設置高天花板，臥室和浴室區域的天花板高度較低。

•屋頂支撐 - 重載靜載的綠色屋頂需要結構鋼框架。

•兼容性 - 鋼結構與建筑物的Cor-ten鋼外殼兼容。

•可持續性 - 結構鋼對項目的“綠色”要求做出了巨大貢獻，包括89%的再生成分和多周期能力，可以在其使用壽命結束時重復使用或回收再利用到另一種具有相同或更高強度和質量的產品中。

MERIT AWARD

SIERRA BONITA混合使用經濟適用房，加州西好萊塢。

建筑團隊

所有者：西好萊塢社區住房公司，加利福尼亞州西好萊塢

建筑師：Tighe Architecture，加利福尼亞州圣莫尼卡

結構工程師：Gilsanz Murray Steficek，紐約

總承包商：Parker / Sarg Industries，Pasadena，Calif。

顧問：城堡和灰色國際Inc.，馬里布，加利福尼亞州

照片：Art Grey

Sierra Bonita是位于加利福尼亞州西好萊塢的一棟占地5萬平方英尺的五層混合用途經濟適用住房結構，由非盈利的西好萊塢社區住房公司(WHCHC)委托。該建筑是該市綠色建筑條例的試點項目，該條例是該國首批此類項目之一。

在一個習慣于偷工減料和解決鍋爐板設計的市場領域，該項目成功地將可負擔性，可持續性和風格融為一體。這種集成在一些建筑物中最為明顯，最具視覺沖擊力的元素 - 包括使用暴露的結構鋼 - 并且可以在庭院的偏心粉紅色玻璃纖維墻中找到。

該建筑的42套單臥室公寓專為有特殊需求的低收入居民而設，包括老人，殘疾人和被診斷患有艾滋病毒/艾滋病的人士。一樓為WHCHC和其他非營利組織以及零售空間提供辦公空間。該項目的地下室和底層提供停車位。

這座112'x100'建筑的周邊柱間距為20英尺。為了實現各種用途，該建筑的地面層只有四根內柱。在庭院，地板梁連接到60英尺長的大梁，這些大梁將力傳遞回角落的柱子。

分區限制將建筑物高度限制在最大50英尺。典型的公寓樓板為11英寸2英寸。金屬甲板，41英寸2英寸。普通重量的混凝土板，跨越20英尺并與W24鋼梁復合工作。這些橫梁是弧形的，跨越43英尺，從庭院到周邊墻壁。板坯具有額外的加強，允許鋼梁與單元之間的隔板對齊，這導致公寓具有更高的天花板。支撐甲板以控制混凝土濕重下的撓度。由于甲板不支撐混凝土，屋頂框架更輕，最大限度地減少了地震載荷和材料使用。

地面和二樓平板更傳統，3英寸。金屬甲板，31英寸2英寸。正常重量的混凝土板，跨越11英尺到復合梁和梁。二樓設有戶外竹園和公寓。

庭院入口處獨特的粉紅色玻璃纖維墻類似于一系列相交的碎片，實際上是基于偏心支撐的鋼架。該框架在南北方向上形成橫向阻力系統的組成部分。它采用各種寬法蘭梁和管鋼支撐尺寸，充分表達了建筑所需的隨機性。

除了偏心支撐框架外，為了南北穩定，沿著東面設有一個同心支撐的框架，而同心支撐框架的兩個部分沿著西面。同心支撐框架由W16梁，W12柱和管鋼支架組成，尺寸從6x6到12x8不等。

對于東西向的穩定性，沿著建筑的北面和南面的力矩框架使用跨越20英尺的W18梁到W14柱的強軸。

該建筑最初設計符合2001年加州建筑規范，后來在施工期間進行了修改，以滿足洛杉磯修正案的要求。

屋頂上的檐篷懸臂向上和向下懸掛在北面，用于支撐光伏板，光伏板用管鋼框架并為建筑物提供能量。

MERIT AWARD

SOLAR CANOPY，芝加哥

建筑團隊

所有者：芝加哥芝加哥公園區

建筑師：Adrian Smith + Gordon Gill Architecture LLP，芝加哥

結構工程師：Thornton Tomasetti，Inc.，芝加哥

總承包商：Carbon Day Automotive，芝加哥

攝影師：Steinkamp Photography

Solar Canopy是一個11英尺高的原型結構，由6,000磅建筑外露的結構鋼(AESS)組成。它旨在收獲太陽能，用于為電動/混合動力汽車提供動力。由Carbon Day Automotive設想在芝加哥推廣可持續發展計劃，該結構在道格拉斯公園的臨時位置揭幕，作為國際奧委會在2016年奧運會選址過程中訪問該市的重點之一。

這座天篷由芝加哥公園區所有，在城市博物館校園附近的北海島上建立了永久性住宅，并一直在積極為電動汽車充電。該結構的建造成本為67,000美元，采用經濟高效，美觀且可持續的設計，通過集成的結構解決方案，簡化的制造和簡化的協調來實現。

天篷與任何公園的背景無縫融合，并在藝術上與周邊建筑相得益彰。優雅的設計包括一個樹狀的鋼結構，可以支撐高達900磅的太陽能設備，一個300平方英尺的頂篷，配有光伏板，以及一個地下混凝土基礎，將結構固定在地面上。原型設計適用于在不同方向集成一系列光伏技術，為世界各地提供可持續的解決方案。該團隊旨在創建一個靈活的設計，可以容納單個結構或背靠背連接的多個結構，為插頁式空間中的用戶創建陰影走廊。在太陽能雨棚的大規模應用中，停車場可以轉換成巨型插入式充電站，有可能將剩余能源捐贈給電網。該結構具有可持續吸引力，有可能收集，儲存，過濾和再利用雨水灌溉鄰近的農業或公園土地。

所有的頂篷組件和連接都提供了經濟高效的結構設計，同時又不影響建筑美學。為了實現這種解決方案，可能的最小直徑管道用復合曲線彎曲。細長的管道在視覺上是優選的，既優雅的外觀和限制對停車位的侵犯。3D CAD和3D分析用于設計復雜曲線，使該結構具有樹狀形式。由于需要集成管道將能量從光伏板轉移到地下電池組，因此在管道的頂部和底部設置小的通路孔以隱藏電線以及排水。

螺栓連接最小化，有利于焊接，以實現建筑設計意圖。由于焊縫的使用增加，樹冠的結構工程師試圖通過盡可能多地在鋼鐵車間進行制造來減少現場工作。該過程有助于降低成本并允許對最終產品進行更好的質量控制。

這個遮陽篷被制作成七件，尺寸有限，適合放在標準的卡車床上，簡化了運輸。到達現場后，設置基座并豎立柱子。屋頂結構以兩件式交付并連接在地面上。然后安裝太陽能電池陣列并將屋頂抬起到位并安裝在柱頂部的螺栓連接座上。連接的設計使屋頂結構隱藏了螺栓。

樹冠位于芝加哥的湖畔，設計可容納城市臭名昭著的天氣和風雪，同時為景觀增添了富有想象力的外觀。從地面開始出現萌芽的外觀，頂篷固定在位于坡度1'4“處的混凝土基礎上?；A(chǔ)連接和基礎設計用于抵抗由不平衡的發芽柱產生的顯著的永久傾覆力矩，該不對稱懸臂從基座懸垂。為了減少結構的劣化，隱藏的基礎允許最重的停車場磨損表面，并且熱浸鍍鋅鋼防止暴露于元件的部件的腐蝕。

由九家公司組成的團隊需要進行廣泛的合作，以實現天篷的獨特建筑設計，同時仍然實現成本敏感的功能結構。只有三次面對面會議，大多數溝通都是通過電子方式完成的。團隊成員通過虛擬通信方法有效地分享想法和設計，從而創建有效的設計流程。從概念到工作原型，太陽能頂棚設計在25天內完成。

作為原型結構，頂篷不僅具有多功能性，而且能夠在多個站點集成多個應用程序，但它在其引人注目但簡單的外觀方面也是獨一無二的。無論是用于為電動汽車，自行車還是踏板車提供燃料，頂篷都是任何景觀的獨特之處。

總統工程卓越獎

切爾西碼頭康涅狄格州，斯坦福德，康涅狄格州。

建筑團隊

所有者：Chelsea Piers，紐約

建筑師：James G. Rogers Architects，南諾沃克，康涅狄格州

結構工程師：WSP Cantor Seinuk，紐約

總承包商：AP Construction，斯坦福德，康涅狄格州

照片：Chelsea Piers

切爾西碼頭康涅狄格州康涅狄格州斯坦福德的400,000平方英尺自適應再利用運動中心于2012年夏季向公眾開放。切爾西碼頭康涅狄格州(CPCT)設有兩個NHL規則溜冰場，巨大的草坪場，20,000- sf體操中心，一個帶奧林匹克規模游泳池的水上運動中心，網球場，壁球場，蹦床中心，棒球/壘球訓練區和附屬設施。

體育設施所在的建筑物是一家擁有45年歷史的制造工廠，之前由Clairol用作制造草本精華洗發水的工廠。自適應重用使得舊建筑免于被拆除。

雖然建筑面積符合切爾西碼頭的要求，但缺乏大型柱空間造成了潛在的障礙。專業品質的體育設施，如游泳池，曲棍球場，網球場，需要超過100英尺寬的大型無柱區域。該標準要求從建筑物中移除23個柱以實現無柱區。

實現經濟效益是主要挑戰;必須開發一種在將整個屋頂結構留在原位的同時移除現有柱的方法。該項目的結構工程師選擇的解決方案非常具有創造性，經濟性和高度可持續性，從而重新利用現有的屋頂結構，有限的拆除和新材料的有限使用。

所設計的結構系統基于使用由就地現有屋頂結構構造的王后桁架。通過將形成桁架頂部壓縮弦的現有梁留在原地并使用現有柱的一部分作為主柱，僅需要添加相對少量的鋼來形成桁架的張力繩。通過復合動作完成就地頂部弦桿構件的升級，新的混凝土板澆注在現有的現場金屬屋頂板上。鋼角構件用于桁架的張力弦。盡管簡單和基本的“現成”結構構件仍然暴露在外，但它們美觀的外形非常明顯。

設計符合所有標準，但在澆筑混凝土后能夠?qū)崿F(xiàn)平坦的地板。由于現有的屋頂由新的國王桁架支撐，預計將成為新的運動設施的額外空間，因此對于非常平坦的地板結構存在要求。解決方案涉及在澆注混凝土板之前桁架的彎曲。這是通過在安裝新桁架構件之前頂起現有屋頂結構來實現的。

在安裝桁架鋼之后，切割并移除現有的柱。在傾倒新的屋頂混凝土?xí)r，桁架精確地按設計偏轉，為網球場和足球區留下了平坦的表面。

Chelsea Piers Connecticut是建筑再利用和開發的創新可持續工程的典范。一個創新的設計團隊與一個支持和積極的所有者，使這個項目繼續前進。結果是一個最先進的設施，滿足社區的運動需求，同時在曾經廢棄的工業設施中形成可行的錨業務。


免責聲明：本文由用戶上傳，如有侵權請聯系刪除！

最新文章

精彩推薦

圖文推薦

點擊排行

2016-2022 All Rights Reserved.平安財經網.復制必究 聯系QQ280 715 8082   備案號：閩ICP備19027007號-6

本站除標明“本站原創”外所有信息均轉載自互聯網 版權歸原作者所有。
