GALAX GeForce RTX 4090 HOF PCB評測

GALAX 正在準備最強大的 NVIDIA GeForce RTX 4090 PCB 作為其 HOF 系列的一部分，該系列具有驚人的 36 相設計。

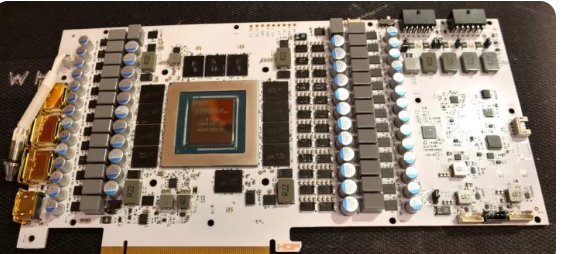

GALAX GeForce RTX 4090 HOF PCB 圖為所有榮耀、瘋狂的 36 相設計，帶有雙 16 針連接器

GALAX 始終走在潮流前沿，為發(fā)燒友和超頻愛好者提供適用于每一代 NVIDIA GPU 的最極致的 PCB。這一次，借助 GeForce RTX 4090，AIB 設計了迄今為止最瘋狂的 PCB，采用 Ada Lovelace AD102 GPU 內核。

GALAX GeForce RTX 4090 HOF PCB 將采用標志性的白色，并將采用巨大的 36 相供電解決方案 (28+4+4)。除了這種強大的供電能力外，顯卡還需要雙 16 針連接器才能啟動，這表明功率高達 1200W。如果 GALAX 為該卡提供兩個 16 針適配器，則用戶將需要一個總共有 8 根 8 針電纜的 PSU 來啟動此卡。超頻者將使用兩個單獨的 PSU，一個用于 PC，一個用于單獨的卡。

該卡在 PCB 的側面有幾個電壓讀數(shù)點，使超頻者可以輕松獲得卡的實時測量值。似乎還有雙 BIOS 支持和一個允許用戶在標準和 LN2 配置文件之間進行選擇的開關。該卡將有一系列變體，如 3090 Ti HOF。HOF OC LAB 變體帶有預裝的水冷塊，同時還提供標準風冷變體。盡管極端超頻者總是使用他們定制的 LN2 罐來冷卻 GPU。

您還可以看到從正面延伸的 GALAX BIOS 按鈕。此按鈕位于 I/O 插槽上，可用于在 Turbo 配置文件之間輕松切換。根據(jù)我們在Nordic Hardware的朋友的說法，該卡預計將具有 1000W 的 BIOS 功率限制。這比 450W 的參考 TDP 增加了 2.2 倍。
