GeForce RTX 4090 電源適配器剖析

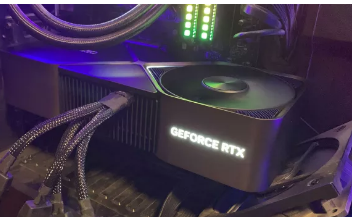

(在新標簽中打開)隨附的帶有GeForce RTX 4090的四通道 8 針到 16 針適配器可以通過三個 8 針 PCIe 電源連接器實現 600W 的功耗。但是，當然，這只是以科學的名義進行的實驗。出于顯而易見的原因，我們不建議您在適配器上嘗試此操作。始終使用 GeForce 顯卡隨附的適配器并遵循 Nvidia 的規格。但是，值得知道的是，如果有人將這種黑客行為逆向工程成可在線銷售的產品，我們應該遠離它。

Nvidia 的電源適配器不僅僅是一個功率分配設備。它是一種適配器，可檢測四個 8 針電源插頭中的哪一個處于活動狀態。它允許最終用戶僅在適配器上運行三個補充電源連接以使卡工作 - 但 TDP 較低 450W。連接所有四個插頭后，如果供電系統允許，GPU 可以訪問 600W。

Nvidia 的電源適配器通過12VHPWR 電源連接器附帶的四根細線將正在使用的電源插頭直接中繼到顯卡。四根線中的兩根處于活動狀態，并告訴 GPU 啟動顯卡是否安全 - 取決于連接了多少個 8 針電源插頭。

但是，有趣的是，Wallossek 發現僅在 6+2 針 PCIe 電源連接器上連接第二個 2 針插頭會誘使適配器認為該插頭處于活動狀態。它會誘使適配器認為所有四個插頭都處于活動狀態并激活整個 600W 功率預算。為了進一步調查，Wallossek 查看了各條電線，發現您可以通過短接告訴 GPU 哪些電源插頭處于活動狀態的兩條感應線來做同樣的事情。
