跨越非均勻分層的二維材料的超高熱隔離

異質納米材料現在可以促進先進的電子學和光子學應用，但是由于相對較短的熱載體波長(稱為聲子)，這種進步對于熱應用是具有挑戰性的。在一項新的研究中，現在發表在Science Advances，Sam Vaziri和Theiss Research的同事以及美國國家標準與技術研究院(NIST)的電氣工程，材料科學與工程系以及Precourt能源研究所斯坦福大學，加利福尼亞州斯坦福大學，在超薄異質結構中表現出異常高的熱隔離。

他們通過分層原子級薄的二維(2-D)材料形成單層石墨烯(Gr)，二硫化鉬(MoS 2)的人造堆疊來實現這一目標。和二硒化鎢(WSe 2)，其耐熱性大于二氧化硅(SiO 2)。在室溫下，有效導熱系數低于空氣。利用拉曼測溫技術，科學家們同時確定了堆疊中任何二維單層膜之間的熱阻，以形成熱超材料，作為新興聲學領域的例子。Vaziri等人。提出超材料在超薄絕熱，熱能收集和超緊湊幾何形狀內的熱量傳遞中的應用。

先進的電子和光子器件，如高電子遷移率晶體管，量子級聯激光器和光子帶隙晶體利用的費米性質電壓門控或禁閉期間的電荷載體。然后他們?cè)诟蓴_期間利用長光子波長。然而，盡管現有對熱管理應用的需求，但熱納米工程和新興的聲學領域僅提供了一些例子。這種差異是由固體中的熱載荷振動的短波長引起的，其中玻色子性質聲子也可能有助于積極控制固體中的熱傳輸，而不能像電荷載體那樣進行電壓門控。

物理學家先前曾嘗試使用非層壓薄膜和超晶格來操縱固體的熱性質，以降低組成材料以下的導熱性，最終通過結構無序和高界面密度實現熱操作，從而引入額外的熱阻。由于強聲子邊界散射，他們?cè)诩{米工程硅和鍺納米線中發現異常低的導熱率，并通過降低的聲子散射在同位素純材料如金剛石，石墨烯和砷化硼中獲得大的熱導率。

因此，二維(2-D)材料實現了具有亞納米薄單單層的新前沿，以控制原子長度尺度下的器件行為?，F(xiàn)有示例包括具有高效率的新隧穿場效應晶體管和超薄光伏器件。在目前的工作中，Vaziri等人。使用范德瓦爾斯(vdW)組裝的原子級薄2-D層，以在異質結構上實現異常高的熱阻。它們顯示出相當于300nm厚的SiO 2的熱阻穿過亞2納米薄的vdW異質結構，具有干凈，無殘留的界面。通過將具有不同原子密度和振動模式的異質2-D單層分層，研究團隊展示了在原子尺度上定制熱性質的潛力; 在聲子波長的量級上。具有不尋常特性的新型聲子超材料的結構基礎在自然界中并不常見。目前的工作代表了二維材料的獨特應用及其弱的vdW相互作用，用于組裝以阻擋或引導熱流。

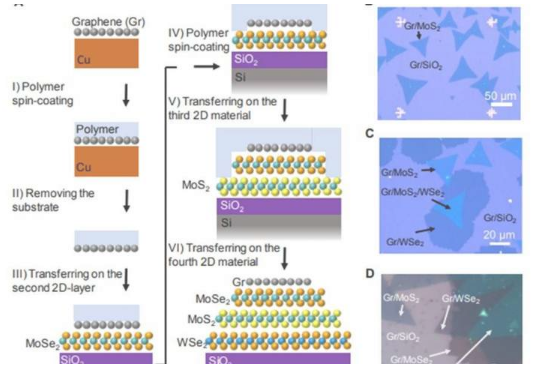

研究小組在SiO 2 / Si襯底上獲得了在MoSe 2(二硒化鉬)，MoS 2(二硫化鉬)和WSe 2(鎢二硒化物)上的石墨烯(Gr)的四層異質結構的橫截面。使用拉曼激光，他們同時以單層精度探測堆疊中的各個層。研究小組分別使用化學氣相沉積法生長二維單層材料并將其轉移以避免聚合物和其他殘留物。為了證實異質結構的微觀結構，熱學和電學性質，Vaziri等人。使用廣泛的材料表征技術，包括掃描透射電子顯微鏡(STEM)，光致發光(PL)光譜，開爾文探針顯微鏡(KLM)和掃描熱顯微鏡(SThM)以及拉曼光譜和測溫。利用這些技術，他們揭示了堆疊中每個2-D材料單層和Si襯底的特征。研究小組使用多個STEM圖像顯示原子密切的vdW間隙，沒有污染物，允許他們觀察異質結構的總厚度。然后，他們使用PL光譜確認了大表面區域的層間耦合。

為了測量垂直于異質結構的原子平面的熱流，Vaziri等人。以四探針電子設備的形狀圖案化堆疊。他們使用電加熱來精確量化輸入功率，并確認頂部石墨烯層上的電流傳導和加熱比MoS 2和WSe 2大幾個數量級。為了證明這些器件的表面溫度均勻性，他們使用KPM和SThM表面表征方法，然后使用拉曼光譜法量化每個單獨層的溫度。隨著石墨烯熱功率(P)在系統中上升，每層的溫度在Gr / MoS 2 / WSe 2中增加異質結構設置。由于均勻加熱，研究人員可以輕松分析從下到上的熱阻。拉曼和SThM的兩種測溫方法之間的良好一致性驗證了在設置中獲得的值。

科學家分析了導致垂直于異質結構的非常大的熱阻的層之間的熱邊界電阻(TBR)。該研究中的熱邊界電導(TBC)測量首先針對2-D / 2-D單層之間的原子緊密界面，并形成WSe 2和SiO 2單層之間的第一個報道的TBC 。他們表明，獲得的Gr / SiO 2和MOSe 2 / SiO 2界面的TBC 與先前的研究一致，而單層WSe 2 / SiO 2界面的TBC 相對較低由于可用于單層傳輸?shù)南鄬?duì)較少的彎曲聲子模式，這并不出乎意料。根據結果??，2-D / 2-D界面的TBC低于具有3-D SiO 2襯底的TBC 。工作中記錄的最低TBC屬于Gr / WSe 2，研究小組使用Landauer公式解釋了觀察結果。研究小組利用聲學失配模型(AMM)作為兩種材料的質量密度比，在界面處獲得了聲子傳輸。研究人員利用研究中開發的界面的熱流模型捕獲了TBC趨勢。

通過這種方式，Sam Vaziri及其同事獲得了實現原子定制熱界面的知識，并展示了他們?cè)O(shè)計極其絕熱的超材料的潛力。新設計的超材料表現出前所未有的性質。異質結構在新興的聲學領域中提供了一個例子，以在與聲子波長相當?shù)拈L(zhǎng)度尺度上操縱固體的熱性質。2-D層狀材料提供有前途的超輕型和緊湊型隔熱罩，可將熱量從電子設備中的熱點引出。該研究團隊設想轉換超材料以提高熱電能量收集器和熱相器等相變存儲器的功效 在將來。
