MRI的基礎還在于射頻線圈將無線電波轉換為可檢測的電流的能力

一項新的研究發現，手套形狀的一種新型MRI組件能夠提供第一個清晰的骨骼，肌腱和韌帶圖像。

該研究由紐約大學醫學院領導并剛剛在自然生物醫學工程中發表，展示了一種新的MRI元件設計如何編織成類似服裝的探測器，可以首次捕獲移動關節的高質量圖像。

這項研究的作者說，他們的MRI手套原型有望在未來診斷重復性勞損，如辦公室工作人員，運動員和音樂家的腕管綜合癥中發揮作用。因?yàn)楸景l(fā)明顯示了不同組織類型在移動時如何相互撞擊，作者說它還可以構建更多用途的手部解剖圖譜，在更逼真的位置引導手部圖像，或者幫助設計更好的假肢。

“我們的研究成果首次證明了MRI技術既靈活又靈敏，足以捕捉手中軟組織力學的復雜性，”主要作者Bei Zhang博士說，他是高級成像創新中心的研究科學家。研究(CAI2R)，紐約大學朗格健康系放射科。

自20世紀70年代出現以來，磁共振成像(MRI)使醫生更好地了解組織內部，幫助診斷每年數百萬的疾病，從腦腫瘤到內出血到韌帶撕裂。盡管有這種影響，但該技術長期以來一直在努力應對基本限制。

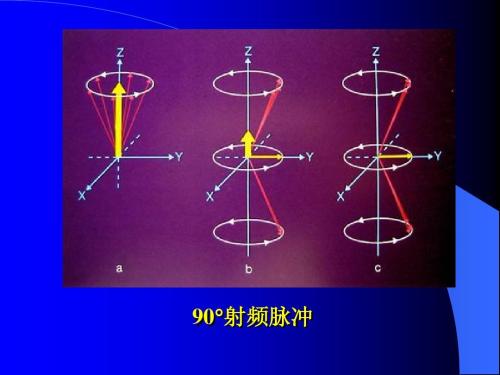

MRI通過將組織浸入磁場中來工作，使得存在的任何氫原子對準以在每個組織切片中在一個方向上產生平均磁力。然后，這些“小磁鐵”可以通過電磁力波(無線電波)傾斜到平衡狀態。一旦傾斜，它們就會像頂部一樣旋轉并發出無線電信號，這些信號可以顯示它們的位置并可以重建成圖像。

MRI的基礎還在于射頻線圈將無線電波轉換為可檢測的電流的能力。不幸的是，這意味著捕獲的(“旋轉頂部”)無線電波在接收器線圈內產生很少的電流，這反過來產生它們自己的磁場并防止附近的線圈捕獲干凈的信號。

在過去的30年中，試圖管理相鄰線圈之間的相互作用已經產生了最先進的MRI掃描儀，其中接收器線圈被精心布置以抵消相鄰線圈中的磁場。一旦設置了最佳布置，線圈就不再相對于彼此移動，從而限制了MRI對復雜的移動關節進行成像的能力。

解決問題

由于所有當前的MRI掃描儀都測量在接收器線圈(探測器)中產生電流的信號，因此這種線圈一直被設計為“低阻抗”結構，使電流容易流動。研究作者的飛躍是設計一種阻擋電流的“高阻抗”結構，然后測量磁波中的力有多么“推動”(電壓)，因?yàn)樗噲D在線圈中建立電流。

由于MR信號不產生電流，新的接收器線圈不再產生干擾相鄰接收器的磁場，因此不需要?jiǎng)傂越Y(jié)構。研究人員發現，他們的系統，將新線圈縫合成棉質手套，在彈奏鋼琴和抓取物體時，手中產生“自由移動的肌肉，肌腱和韌帶”的“精美”圖像。

MRI信號由氫原子(質子)產生，因此該技術優于富含水的軟組織結構，每個分子包含兩個氫原子。出于這個原因，MRI在成像肌肉，神經甚至軟骨方面都很出色，這些很難用其他非侵入性方法進行研究。然而，由致密蛋白質而不是流體制成的肌腱和韌帶仍然難以獨立地看到，因?yàn)閮烧叨急憩F(xiàn)為沿著骨骼運行的黑帶。

新的研究發現，在手指彎曲時可視化，新的線圈揭示了黑帶如何與骨骼一致移動，這有助于記錄受傷帶來的差異。

“我們希望在一個傳統線圈永遠無法完成的應用中嘗試我們的新元素，并決定用手套拍攝圖像，”該部門CAI2R研究所助理教授Martijn Cloos博士說。紐約大學朗格健康學院的放射科學 “我們希望這一結果能夠引領MRI設計的新時代，可能包括受傷膝蓋周圍的柔性袖套陣列，或舒適的帽子來研究新生兒的大腦發育情況。”
