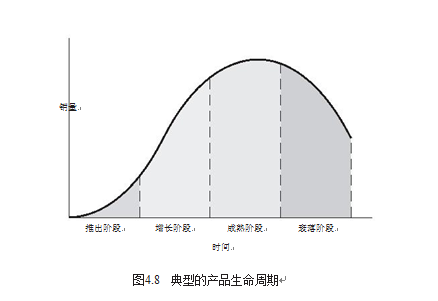

3D打印加快了設計周期

模型制作長期以來一直是設計過程的一個要素。但傳統模型制作技術的時間和費用一直限制其使用。最近，引入了新的快速原型技術，擴展了模型的使用?，F(xiàn)在，一種稱為“3D打印”的快速原型制作方法進一步擴展了模型制作作為設計過程不可或缺的組成部分，通過以更低的成本更快地生成模型。傳統的模型制作技術。傳統的，低端的生成模型的方法涉及由熟練的模型制造者解釋2D繪圖。這些方法包括：

通過ATX，您將學習如何在智能制造中實現投資回報率以及在制造業領域保持領先地位的其他方式。與450多家供應商會面，了解虛擬和增強現實在制造業中的作用。

雖然這些方法的成本可能高達生產3D打印部件的兩倍，但是它們具有不需要3D CAD文件的優勢，因?yàn)槟Ｐ椭圃焐炭梢院?jiǎn)單地解釋在餐巾紙上潦草繪制的草圖。然而，最終，這個屬性變成了一個缺點，因?yàn)樵O(shè)計隨后會受到解釋和模型制造者的潛在錯誤 - 物理模型不一定代表CAD數據，因此可能無法代表將要生產的實際設計。

高端快速原型設計。快速原型制作(RP)指的是任何添加方法 - 其中構建零件，而不是直接從CAD文件制造零件。這有利于形成一個固有的CAD設計部件。高端RP已經使用了十多年，并且已經被許多公司用于設計周期的后期階段。但是，該設備的成本為100,000至800,000美元。此外，還需要廣泛的培訓和專業知識，這些過程是勞動密集型的，材料和持續維護都很昂貴。

3D打印。3D打印是一種較便宜的RP方法，通常更快。3D打印的本質在于它使設計師能夠更好地訪問模型，從而可以自由地制作更多模型。這種可訪問性來自其高速，低成本和易用性。

速度是設計周期早期階段最重要的標準，因?yàn)樵O(shè)計過程不能停止等待。需要超過幾個小時才能生產的模型在完成之前就已經過時了。3D打印所產生的每個型號的總成本足夠低 - 手持部件只需幾美元 - 設計師不會禁止在給定項目上制作三十個迭代設計模型。

這些模型與紙質打印輸出一樣，可以在辦公室內打印，因此工程師不依賴第三方來制作零件。

何時使用3D打印。從3D CAD文件完成的第一刻起就可以使用3D打印。由于設計的每次迭代都可以產生新的3D打印模型，因此設計打樣變得更加簡單和方便。作為一種交流手段，3D打印模型可以為設計師，工程師，營銷人員，客戶，經理或制造人員提供共同的交流媒介。模型對于外觀審查以及形狀和適合度的評估也很有價值。

該方法對于可視化具有復雜幾何形狀的零件非常有用。人體工程學測試提升到更高的標準;人體工程學在計算機屏幕上會令人難以置信地誤導，并立即通過3D模型進行驗證。這些物理模型可以測試形狀，裝配，甚至空氣流動。最后，模型可用于早期功能原型或二次加工，如鑄造和成型。結果是改善了溝通，減少了錯誤并改進了設計。

何時不使用3D打印。3D打印不會緊密復制最終產品的最終材料屬性。如果您的最終產品是金屬或需要卡扣，最好采用其他形式的RP或CNC。

選擇3D打印技術。許多公司提供3D打印服務，包括3D Systems(Valencia，CA)，Stratasys(Eden Prairie，MN)和Z Corporation(Burlington，MA)，因此您的首選是使用服務機構還是購買自己的設備。

使用服務機構時，周轉時間將更多地取決于當前的機器容量而不是每種技術的固有速度。購買設備時，使用不同的技術運行您自己的產品設計的代表性文件的定時基準是有幫助的。

評估易用性的最佳方法是與該技術的用戶交談，并請求供應商提供參考。如果您正在調查的流程需要支持結構，請確保在做出購買決策之前測試刪除支持結構的過程。

在評估零件質量時，請考慮以下屬性：零件強度，精度，分辨率和表面光潔度。確保您擁有自己的各種技術設計原型，因?yàn)椴煌募夹g(shù)具有不同的能力來復制復雜的幾何特征，薄壁或大或小比例的部分。如果您計劃在會議中處理部件或通過郵件發送它們，那么一些粗略的處理或跌落測試可能是個好主意。此外，不僅要考慮從3D打印機中移除零件的質量，還要考慮進一步完成零件以提高零件質量的能力。例如，能夠模擬注塑成型塑料部件以獲得關于重要貿易展覽中新產品引入的反饋可能是有用的。

二次加工是指使用3D打印模型隨后用作熔模鑄造，砂型鑄造，RTV模塑和類似工藝的圖案。雖然明顯超出了快速草案建模概念的范圍，但某些技術非常適合這些應用。

3D

打印

的成本使用初始投資，利用率預測，材料和人工，可以輕松計算每個模型的總成本。這些假設可能會有所不同，具體取決于零件復雜性，所需零件質量等因素，以及所使用的CNC材料(如Ren，黃色泡沫，ABS)。

轉換為STL文件

。為了利用RP，必須將設計從3D CAD系統導出為STL文件格式。STL是所有快速原型設備的事實上的標準文件格式，并通過用大量小三角形覆蓋實體模型的近似表面。保持文件大小的一個好方法是將文件保存為二進制STL，并使用所需的最小三角形數來獲得可接受的精度。

為您的組織帶來3D打印。當您的下一個設計項目的CAD文件完成后，導出STL文件并通過3D打印機，服務局或3D打印機供應商將其通過電子郵件發送給同事。然后將3D打印的零件帶到您的設計審查會議中，并查看它與紙張或CAD計劃相比如何更改流程。請記住，3D打印最顯著的優點是速度快，成本低，使用第三方供應商時會丟失這些功能。服務機構的報價因使用的特定3D打印設備，零件復雜性和任何裝修要求而異。

對設計周期的影響。3D打印為設計周期帶來了各種變化。設計師自己可以進行設計驗證和錯誤檢測，但也可以增強他們與他人的溝通。

總的來說，可以有更多的設計迭代，更多的替代設計可能性的實驗，以及更少的早期修復概念的推動。設計師對替代概念的爭論可以更容易解決，因?yàn)槟Ｐ蛯⑻峁┐鸢浮?/p>

通過對每個提議的設計變更提供幾乎即時的反饋，3D打印允許設計人員以更快的速度進行更多的設計迭代。通過改善工程組之間的溝通以及營銷部門和潛在客戶的反饋，3D打印可以帶來更好的產品設計。它比獲得物理模型的任何其他方法便宜，最終可以導致早期檢測到制造設計中潛在的昂貴缺陷。
