在納米尺度上制造具有三維性的電池

電池對陽極，陰極和電解質新材料的研究幾乎每天都會帶來突破性的消息。但很少有關于電池基本架構研究的報道。也許這就是康奈爾大學最近的新聞稿和科學論文如此有趣的原因：它詳細介紹了一種帶有螺旋結構的3D自組裝電池的概念。由Ulrich Wiesner博士領導的康奈爾大學研究小組首次發表了有關螺旋結構實際應用的文章。根據康奈爾2016年新聞稿，“陀螺儀是一種基于表面的復雜立方結構，將空間劃分為兩個相互交叉并包含各種螺旋的獨立體積。”

通過ATX，您將學習如何在智能制造中實現投資回報率以及在制造業領域保持領先地位的其他方式。與450多家供應商會面，了解虛擬和增強現實在制造業中的作用。學到更多!在普通電池中，陽極和陰極在也包含電解質的非導電隔板的任一側上或多或少地彼此平行。如果組件可以集成到納米級的3D架構中，則有人建議可以構建具有改進的功率能力的電池。但傳統的制造技術并未允許探索這種架構。

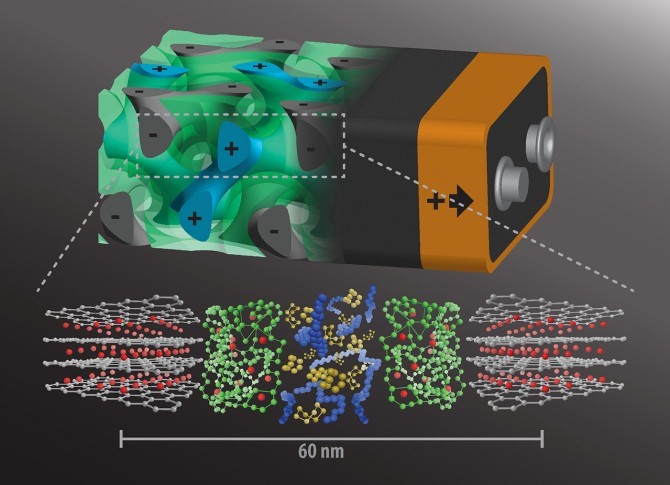

康奈爾集團的想法是將組件交織成自組裝的三維陀螺結構。該結構包括數千個納米級微孔，其中填充有允許儲能和輸送所需的組分。自組裝是指螺旋結構基于其納米級組件的排列來組織和生長的能力。來自同一實驗室的先前工作包括旋轉太陽能電池和螺旋形超導體。目前工作的第一作者Joerg Werner正在開發一種自組裝過濾膜，當他開始懷疑是否可以將相同的概念應用于電池設計時。

根據康奈爾最新的新聞稿，“碳纖維電池的薄膜 - 電池陽極，由塊狀共聚物自組裝產生 - 具有數千個40納米寬的周期性孔隙。然后通過電聚合將這些孔用10納米厚的電子絕緣但離子導電的隔膜涂覆，這在該過程的本質上產生了無針孔的分離層。隔板中孔和孔隙的自由度被認為是至關重要的。在傳統電池設計中，隔板的穿孔可能導致短路和火災。在添加隔膜之后，加入由硫制成的陰極材料，其量不能完全填充剩余的孔。硫不導電，因此在硫上沉積一層導電聚合物。

“這種三維架構基本上消除了設備中死體積造成的所有損失，”Wiesner在康奈爾新聞稿中表示。“更重要的是，正如我們所做的那樣，將這些互穿區域的尺寸縮小到納米尺度，可以為您提供更高功率密度的數量級。換句話說，您可以在比傳統電池架構通常更短的時間內獲取能量。“

構建了概念驗證鋰離子硫電池，其中功能性碳陽極嵌入鋰離子和硫陰極。它們被超薄電解質相分離。每層厚度小于20納米，并在整個宏觀示范電池中延伸。

好消息是初始測試電池確實起作用了。然而，電池的充電和放電導致硫的體積變化，這是電子導電聚合物無法容納的。聚合物最終撕裂，電池不再工作。然而，它確實表明了電池架構中一個新的，非常不同的可能方向 - 值得進行更多研究。
