智能樓宇自動化利用系統集成的基于PC的控制

自動化和控制，多核處理以及與媒體技術集成的工業標準為智能建筑提供了新的選擇。開放的，系統集成的控制技術正在被整合到新的硬件和軟件平臺中，這些平臺直接鏈接音頻/視頻，媒體和照??明技術以及設備管理，以實現有效的樓宇自動化。利用一個平臺上的所有系統信息，使用多核處理和無線通信來創建功能強大的集中式系統，使用工業控制標準的解決方案越來越多地用于樓宇自動化應用。這些基于IPC的系統的關鍵是新級別的處理能力和連接選項，集成了各種I / O總線耦合器/終端，照明和HVAC控制，以及使用各種各樣的無線電控制執行器和傳感器?？刂茀f(xié)議，進入可以使用TCP / IP通信進行有效控制的系統。

自動化技術東部是東海岸領先的自動化/機器人貿易展，提供微軟，IBM洛克希德馬丁等數百種最新的組件，控制器和取放器。

控制平臺如何發展的一個例子是Beckhoff的新型超緊湊型C6015工業IPC，它增加了多核處理器技術和PJLink支持，可在自動化，可視化和通信任務中有效集成視頻投影儀。

該控制柜IPC配備1.91 GHz Intel Atom CPU，最多四個內核，為各種功能提供性能儲備。其緊湊的外殼(82 x 82 x 40 mm)，靈活的安裝選項和無風扇操作使其非常適合安裝空間有限的高性能應用。用于傳輸電信號，IP，圖像和音頻信號的標準接口也使其適用于例如多媒體墻的成本有效控制。

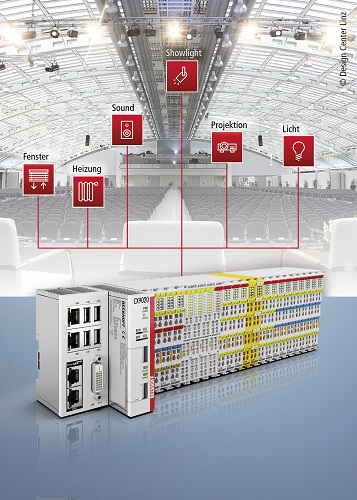

通過支持將PJLink技術集成到Beckhoff的控制平臺，同時支持典型的音頻/視頻通信標準，如AES 70(OCA)，DMX，SMPTE時間碼，Crestron，Bang&Olufsen，Art-Net，流式ACN(sACN)和PosiStageNet，媒體和舞臺技術的所有重要設備和系統都可以使用集中式PC平臺進行控制。

此外，CX51x0和CX20x0嵌入式PC現在提供DisplayPort選項。這樣可以直接連接分辨率高達2560 x 1600,60 Hz的

基于工業控制標準的新平臺如何在樓宇自動化中實施的一個例子是布加勒斯特的天空塔，它位于城市天際線上方37層，高137米。

由于可靠性是主要考慮因素，塔中的各個樓層從一個位置進行控制，每個入口和出口都通過底層的中央服務器進行控制。這為整個建筑提供了所有監控活動，循環時間在毫秒范圍內，并且系統可讀取和可視化大約8,500個硬件數據點。

通常，在過去，制造工廠和建筑物的自動化需要兩種完全不同的方法。但是現在，在追求更高能效的控制組件的驅動下，建筑自動化系統變得更加先進，工業標準在辦公樓中變得越來越普遍。

Sky Tower的整個控制系統架構基于標準的基于PC的控制組件：156個冗余以太網TCP / IP總線耦合器，用于單獨的房間控制和中央HVAC控制，413個數字輸入終端，用于連接房間控制面板，525數字輸出終端和其他終端作為與子系統接口的數據收集器。

對建筑物中的HVAC系統的一個特殊挑戰是將它們?cè)O(shè)計為盡可能靈活，以適應不斷變化的辦公室概念。I / O系統基于模塊化總線端子，設計采用了塔樓七層的EnOcean主終端。即使高架地板有適當?shù)牟季€，租戶的各種修改使其不再可訪問，但他們能夠切換到無線通信解決方案。
